Контроллер «ТРЕЗОР-К2» ТРДУ.425681.001 предназначен для организации двухстороннего цифрового обмена данными c адресными устройствами, входящими в состав системы охраны периметра «ТРЕЗОР-ПРО» по проводной линии интерфейса RS-485, а также с сервером системы мониторинга, организованной на платформе ПО «АРМ ТРЕЗОР-ПРО» или стороннего производителя по интерфейсу Ethernet.

Контроллер обеспечивает:

• контроль состояния охранных извещателей;
• прием, обработку и протоколирование тревожных событий;
• формирование сигналов управления периферийными устройствами;
• настройку и диагностику адресных устройств, входящих в состав системы;
• интеграцию с системой мониторинга на базе ПО «АРМ ТРЕЗОР-ПРО» или ПО сторонних производителей, используя API

Встроенная Система мониторинга (СМ) обеспечивает:

• создание планов местности (объектов) с размещением на них значков и областей действия устройств системы охранной сигнализации периметра;
• индикация тревог с возможностью их подтверждения (сброса), запуск дистанционного контроля периметровых извещателей;
• создание правил (реакций на события) для управления охранным освещением;
• запись и просмотр событий…




Описание Системы мониторинга

Конструкция

Контроллер «ТРЕЗОР-К2» реализован на базе персонального компьютера под управлением операционной системы Linux версии «Fedora 32» со специализированным программным обеспечением, отвечающим за его функционал.

Контроллер снабжен следующими коммуникационными портами:

• RS-485 - для подключения оборудования линейной части системы;
• портами LAN – для передачи данных между компонентами системы.

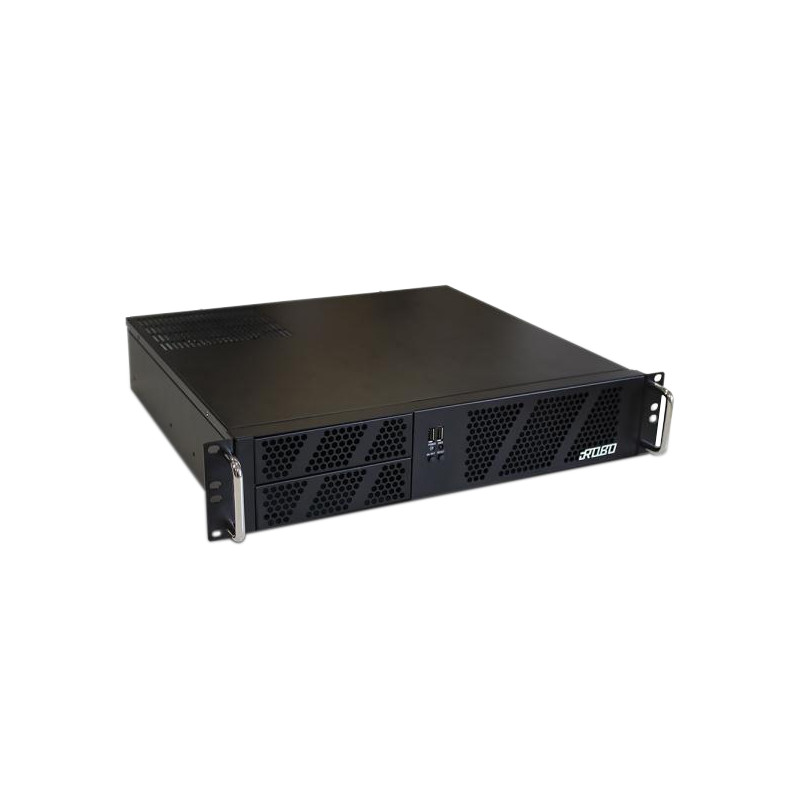

Корпус контроллера выполнен в формате Rackmount, высотой 2U для установки в стандартный 19-дюймовый телекоммуникационный шкаф.

Примечание: количество портов интерфейса RS-485 определяется количеством и типом плат расширения (уточняется при заказе).

Интерфейс пользователя

Работа с Контроллером и Системой мониторинга может быть организована как локально, так и с удаленного рабочего места.

Локальная работа с Контроллером и СМ осуществляется непосредственным подключением к нему клавиатуры, мыши, монитора и, при необходимости, съемных носителей информации. С этой целью предусмотрены порты USB, а также порты вывода видеоинформации VGA и HDMI. Для удаленного подключения к контроллеру используется высокоскоростная локальная сеть Ethernet.

Программное обеспечение контроллера и СМ имеет графический веб-интерфейс, доступ к которому, осуществляется с помощью любого современного веб-браузера. Доступ к интерфейсу и ресурсам контроллера защищен паролем и разграничен правами пользователей

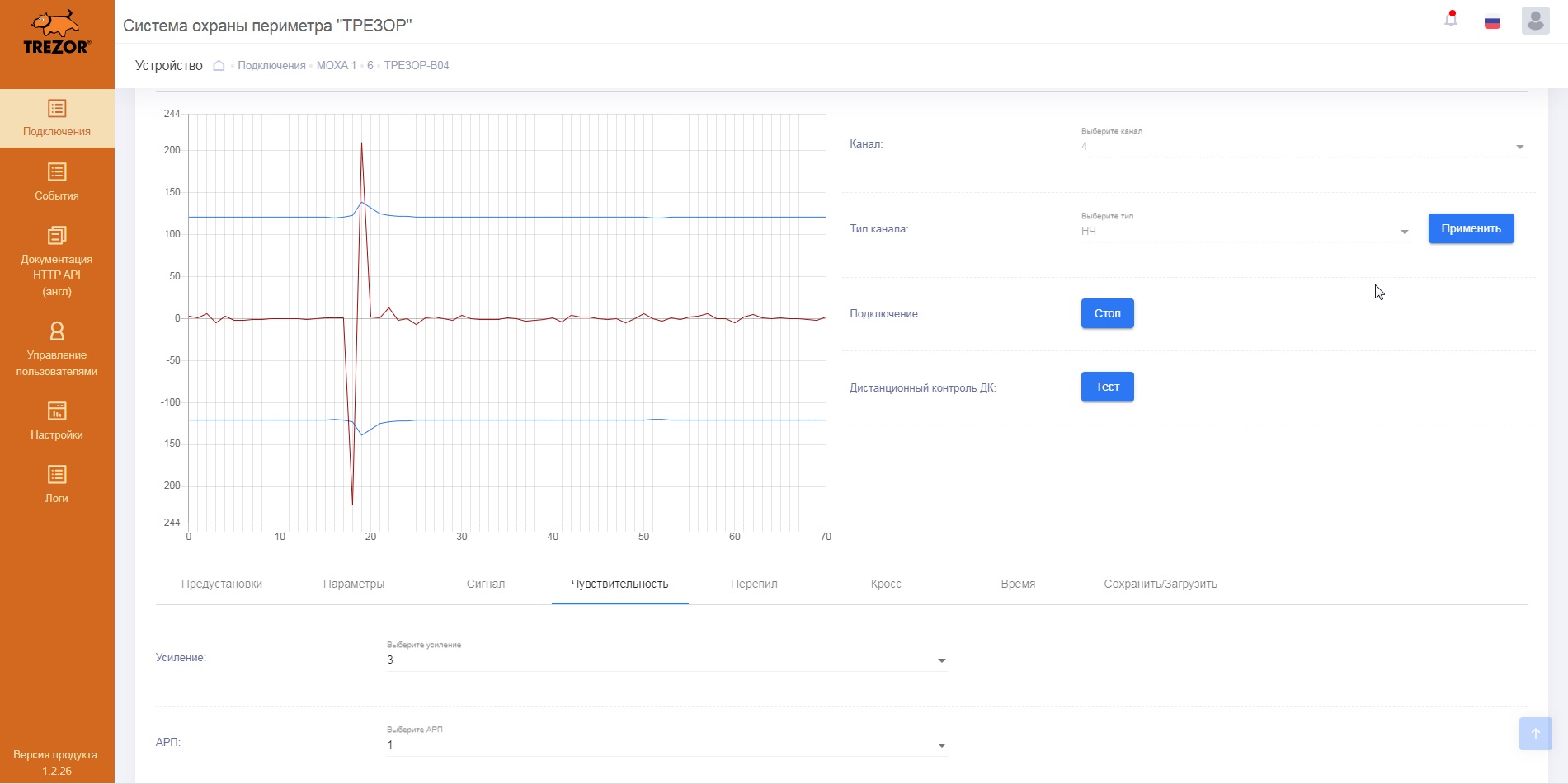

Интерфейс контроллера ТРЕЗОР-К2. Настройка ТРЕЗОР-В04.

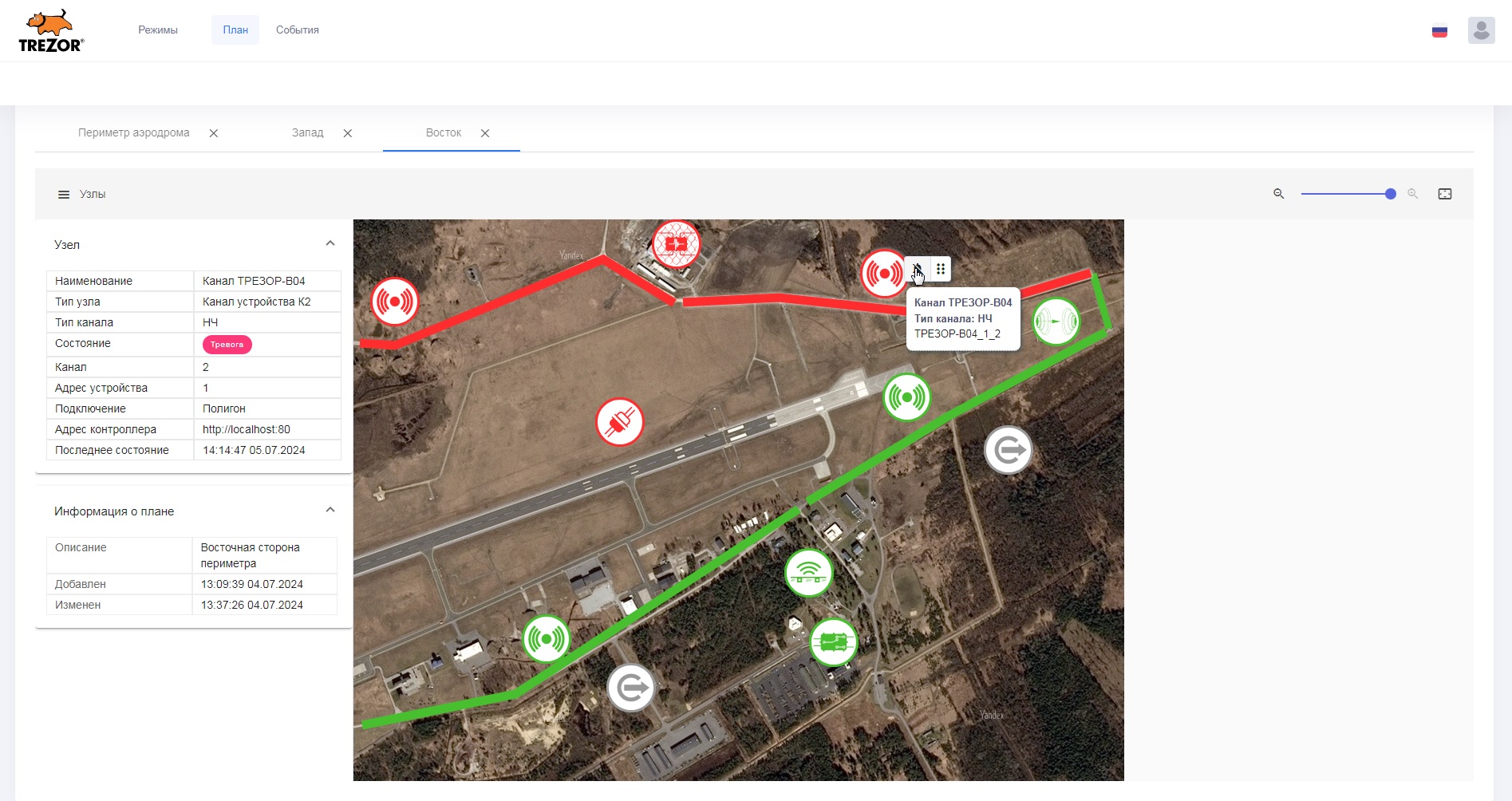

Интерфейс Системы мониторинга. План объекта.

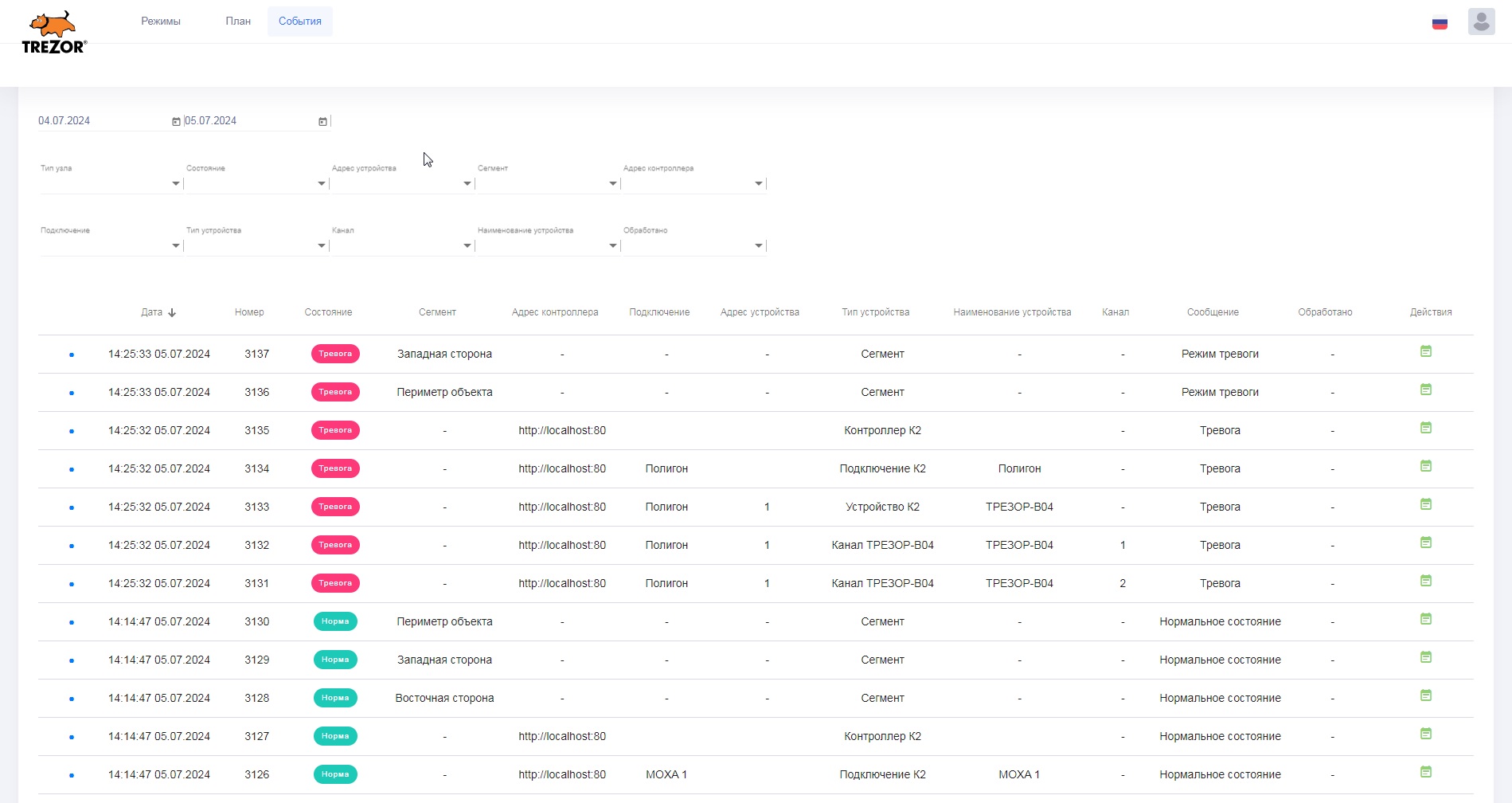

Интерфейс Системы мониторинга. Список событий.

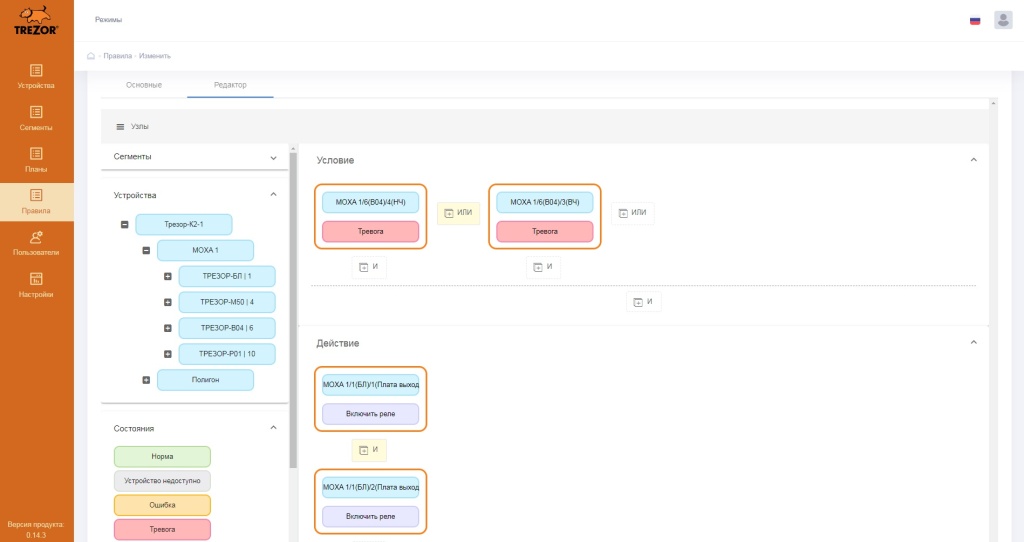

Интерфейс Системы мониторинга. Правила.

Лицензирование

Лицензирование системы осуществляется с помощью устройства расширения «Трезор-УР» ТРДУ.467366.001, которое несет в себе информацию о количестве и типе устройств, разрешенных к подключению в систему. Устройство расширения представляет собой флеш-накопитель USB с записанным на него файлом лицензии, который активируется на контроллере в соответствующем разделе.

Технические характеристики

Функциональные параметры Контроллера

Эксплуатационные параметры Контроллера
