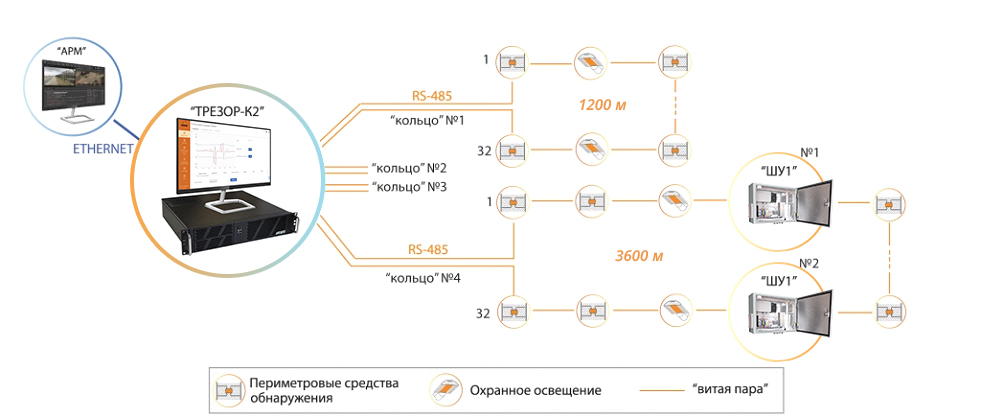

Пример использования «ШУ1» для увеличения длины "кольцевого" сегмента системы

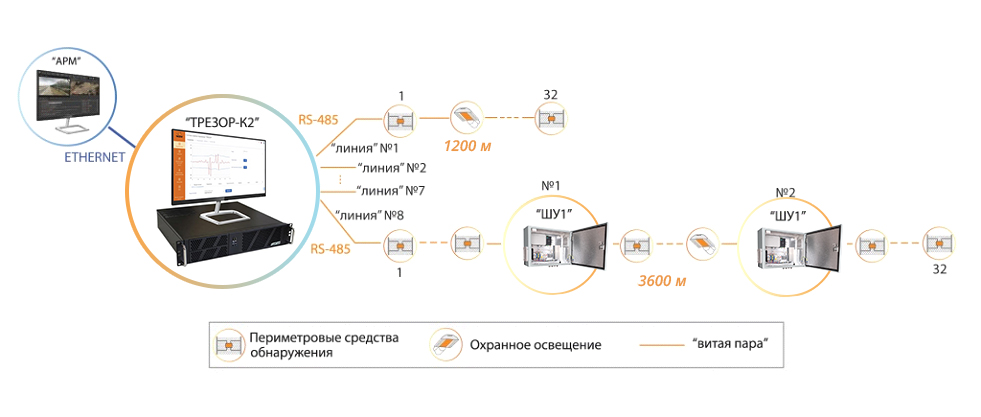

Пример использования «ШУ1» для увеличения длины "радиального" сегмента системы
Конструктивные особенности

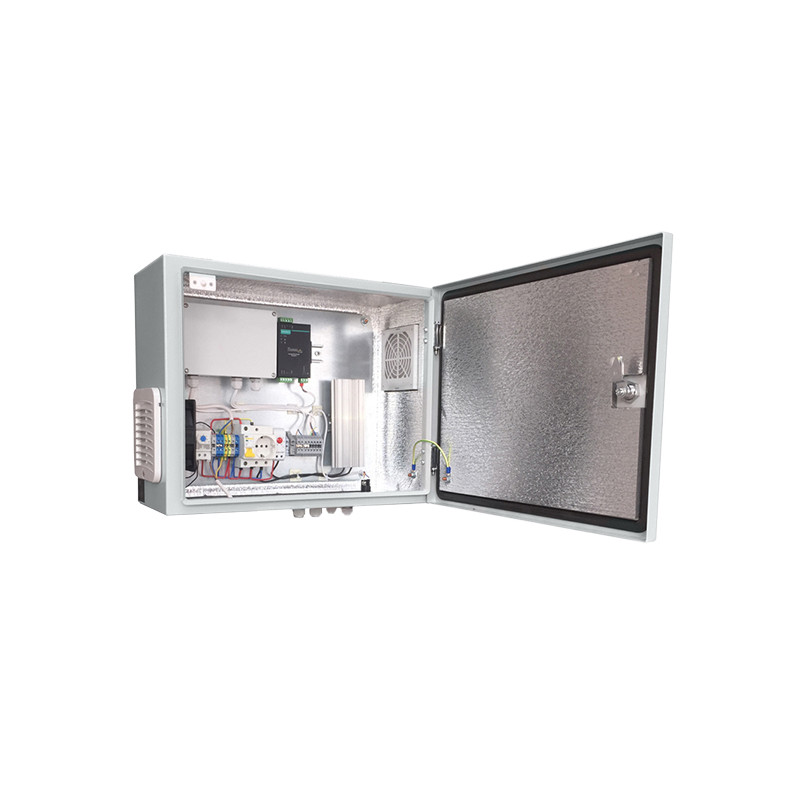

Шкаф участковый «ШУ1» представляет собой всепогодный термошкаф, в котором на монтажной панели и DIN-рейках размещается оборудование: повторитель интерфейса «RS-485», блок питания «ТРЕЗОР-БП» ТРДУ.436614.001, система обогрева и вентиляции, средства сигнализации, клеммные колодки; ввод кабелей в шкаф осуществляется через герметичные кабельные вводы, расположенные в нижней части шкафа.
Состав

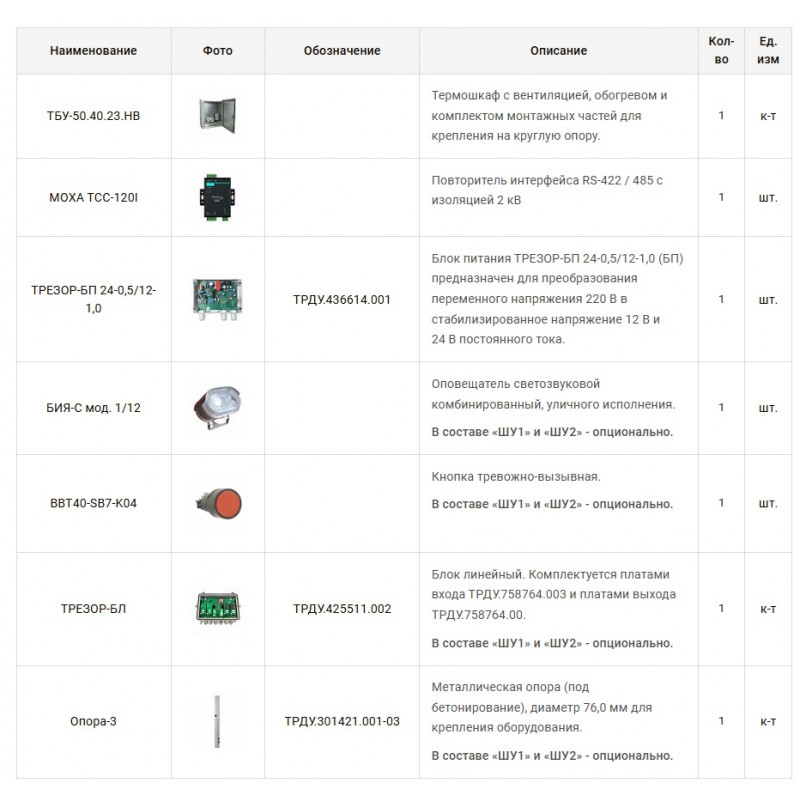

Состав шкафа участкового «ШУ1» представлен на вкладке СОСТАВ ИЗДЕЛИЯ.
В комплект поставки может быть включен Блок линейный «ТРЕЗОР-БЛ» ТРДУ.425511.002 (оговаривается отдельно при заказе), который предназначен для контроля датчика вскрытия и тревожно-вызывной кнопки.
«ТРЕЗОР-БЛ» управляет оповещателем светозвуковым комбинированным «БИЯ-С мод. 1/12» и комплектуется платами входа ТРДУ.758764.003 и платами выхода ТРДУ.758764.004
Монтаж
Установка шкафа участкового производится на металлическую опору «Опора – 3» ТРДУ.301421.001-03 с помощью комплекта монтажных частей, входящих в комплект поставки.
Технические характеристики
ПАРАМЕТР
| ЗНАЧЕНИЕ
|
|---|
Количество обслуживаемых линий интерфейса RS-485
| 2
|
Возможность увеличения длины линии интерфейса RS-485
| до 1200 м
|
Количество ШУ1 в одном сегменте системы
| не более 2
|
Напряжение питания
| 220 В ±10%, 50 Гц;
|
Максимальная потребляемая мощность
| 170 Вт
|
Выходная мощность
| 12 Вт
|
Максимальный ток при напряжении 24 В
| 0,5 А
|
Диапазон регулирования температуры обогрева
| -20…+40 °С
|
Диапазон регулирования температуры охлаждения
| 0…+60 °С
|
Диапазон рабочих температур
| -50…+50 °С
|
Габаритные размеры без учета вводов и КМЧ (Ш х В х Г)
| 500 х 400 х 230 мм
|
Вес, брутто
| не более 26,0 кг
|
