Обмен данными между «ШУ2» и контроллером системы «ТРЕЗОР-К2» осуществляется по одномодовому волоконно-оптическому кабелю, максимальная протяженность которого составляет до 19,2 км
В составе системы «ТРЕЗОР-ПРО» допускается использование не более 8-ми шкафов участковых «ШУ2».

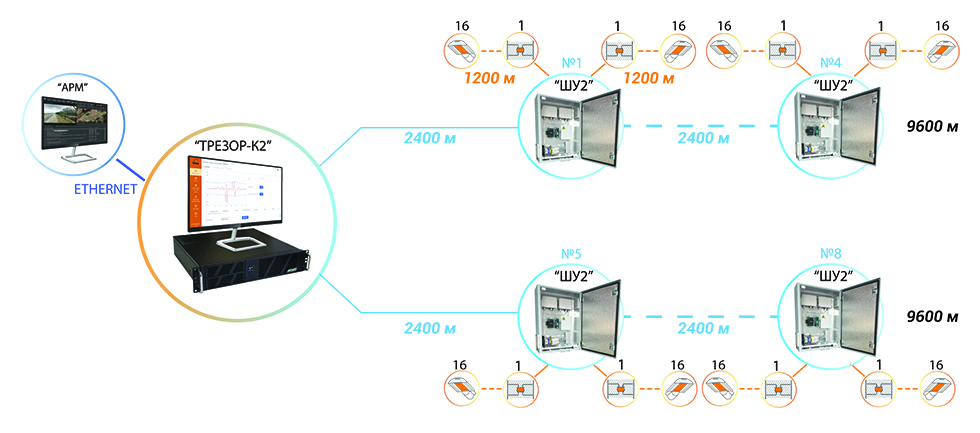

Пример конфигурации системы «ТРЕЗОР-ПРО» с радиальными сегментами. Линия интерфейса RS-485 для подключения устройств – «витая пара»; для подключения к контроллеру «ТРЕЗОР-К2» - одномодовый волоконно-оптический кабель.
Конструктивные особенности

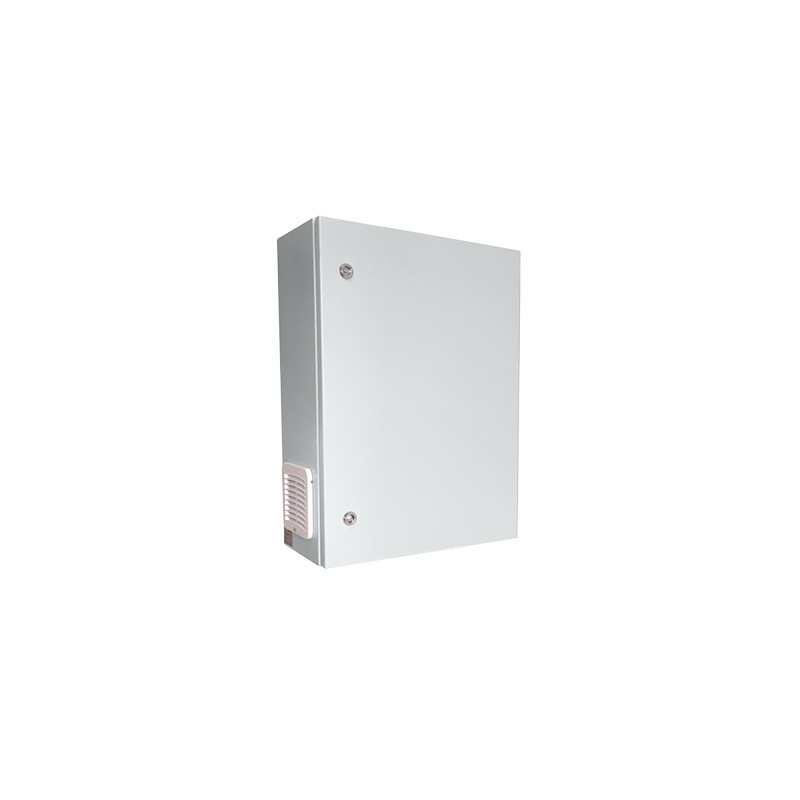

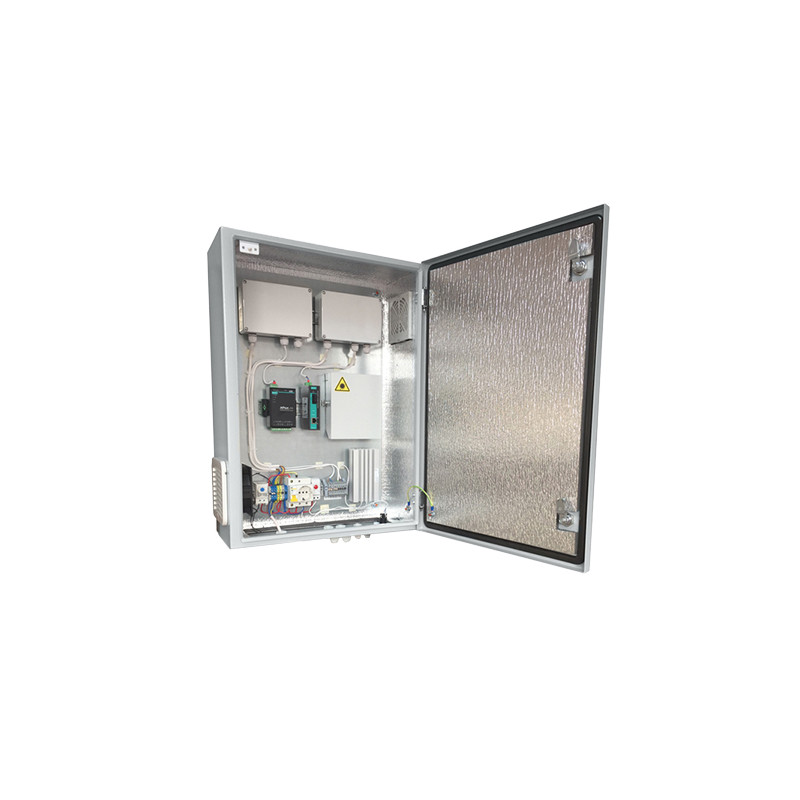

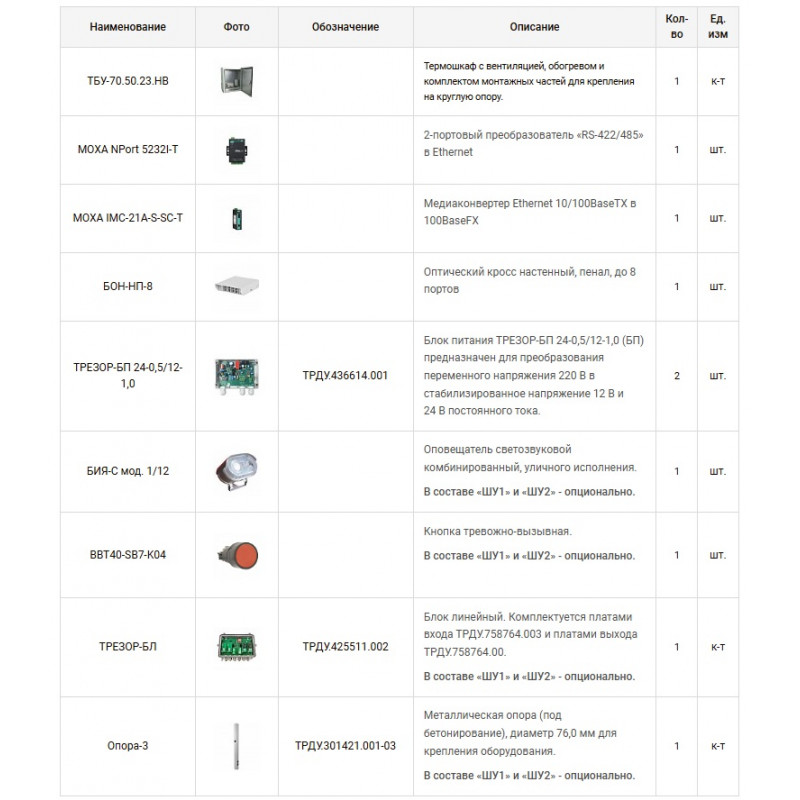

Шкаф участковый «Ш2» представляет собой всепогодный термошкаф, в котором на монтажной панели и DIN-рейках размещается оборудование: преобразователь «RS-422/485 - Ethernet», медиаконвертер, оптический кросс, блоки питания «ТРЕЗОР-БП» ТРДУ.436614.001, система обогрева и вентиляции, средства сигнализации, клеммные колодки; ввод кабелей в шкаф осуществляется через герметичные кабельные вводы, расположенные в нижней части шкафа.
Монтаж
Установка шкафа участкового «ШУ2» производится на металлическую опору круглого сечения, диаметром 76 мм с помощью комплекта монтажных частей, входящих в комплект поставки.
ПАРАМЕТР
| ЗНАЧЕНИЕ
|
|---|
Количество линий интерфейса RS-485
| 2, для кабеля типа «витая пара»
|
Максимальная длина линии интерфейса RS-485 с кабелем «витая пара»
| до 1200 м
|
Максимальное количество адресных устройств в 1 сегменте системы:
| |
- сегмент «кольцевой» топологии
| до 32-х
|
- сегмент «радиальной» топологии
| до 32-х (2 плеча по 16 устройств)
|
Емкость оптического кросса
| до 8 оптических жил
|
Максимальная длина оптической линии
| до 19,2 км
|
Напряжение питания
| 220 В ±10%, 50 Гц;
|
Максимальная потребляемая мощность
| 270 Вт
|
Выходная мощность
| 24 Вт (2 выхода по 12 Вт)
|
Максимальный ток при напряжении 24 В
| 1,0 А (2 выхода по 0,5 А)
|
Диапазон регулирования температуры обогрева
| -20…+40 °С
|
Диапазон регулирования температуры охлаждения
| 0…+60 °С
|
Диапазон рабочих температур
| -50…+50 °С
|
Габаритные размеры без учета вводов и КМЧ (Ш х В х Г)
| 700 х 500 х 230 мм
|
Вес, брутто
| не более 32,0 кг
|
