Подключение и монтаж

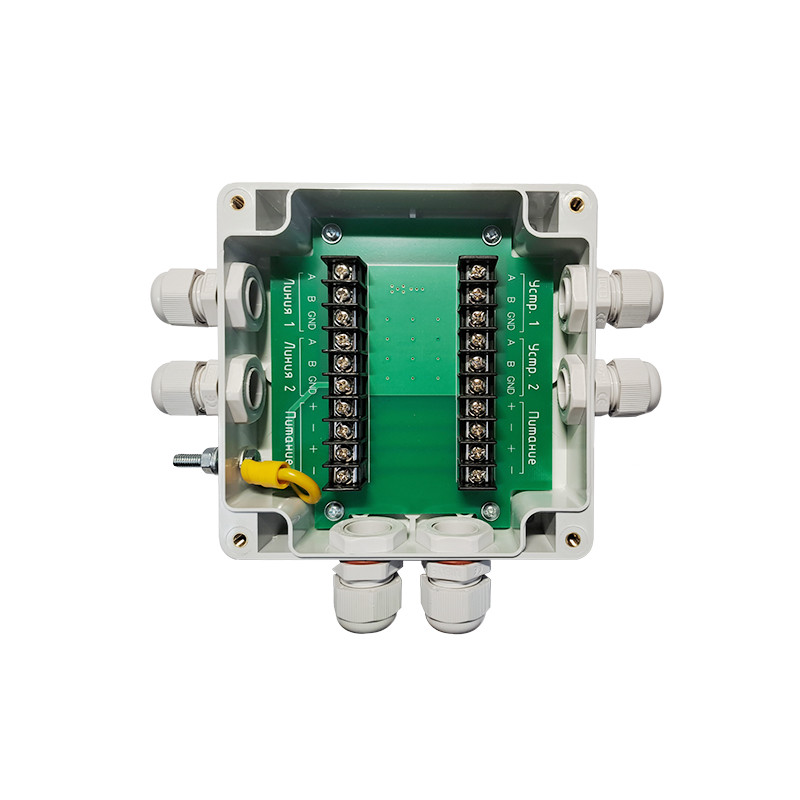

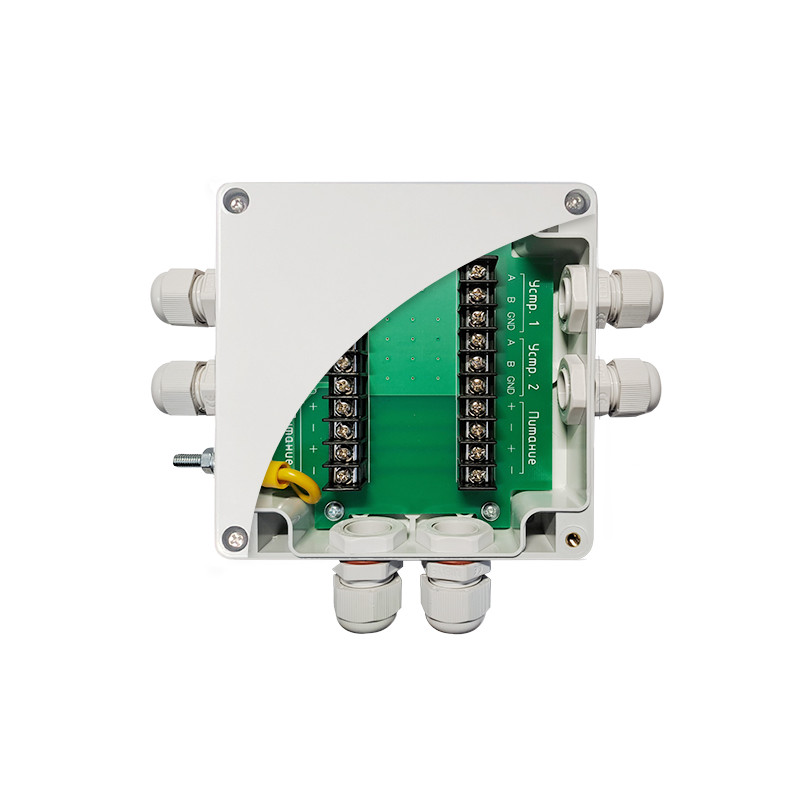

В герметичном корпусе блока защиты линии расположена печатная плата с двумя клеммными колодками, к контактам которых подключаются проводники линий интерфейса «RS-485». Для удобства подключения защищаемого оборудования в блоке «ТРЕЗОР-БЗЛ» предусмотрен транзитный вход и выход линии электропитания, а на клеммных колодках выделены отдельные контакты для подключения кабелей электропитания от устройств
Правильная работа изделия подразумевает обязательное подключение к линии заземления, с сопротивлением не более 40 Ом. Для подключения к линии заземления на корпусе изделия предусмотрен винт заземления.

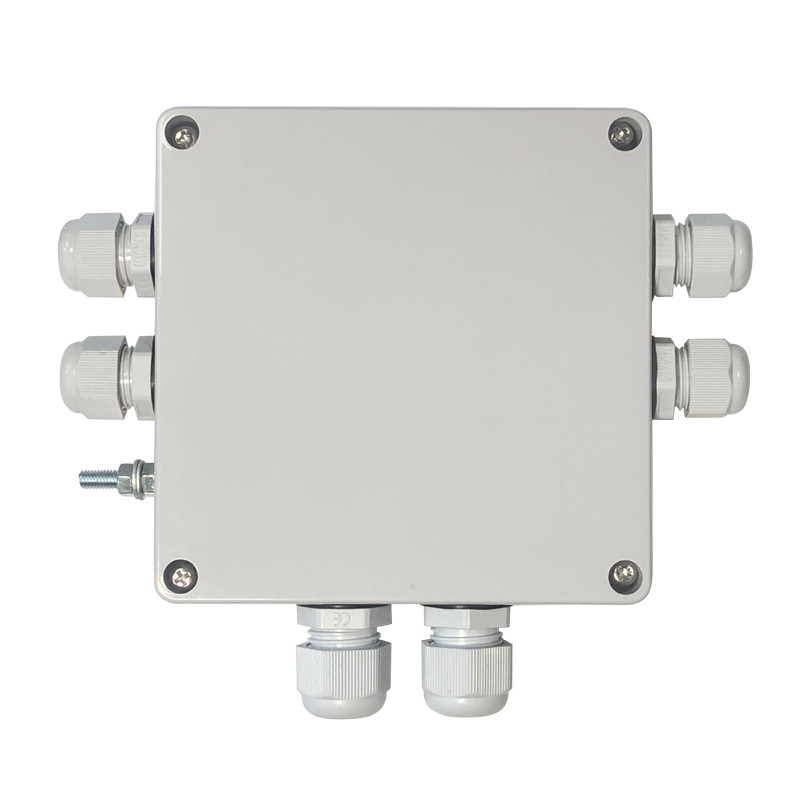

Для ввода кабелей корпус «ТРЕЗОР-БЗЛ» снабжен 6-ю герметичными кабельными вводами.

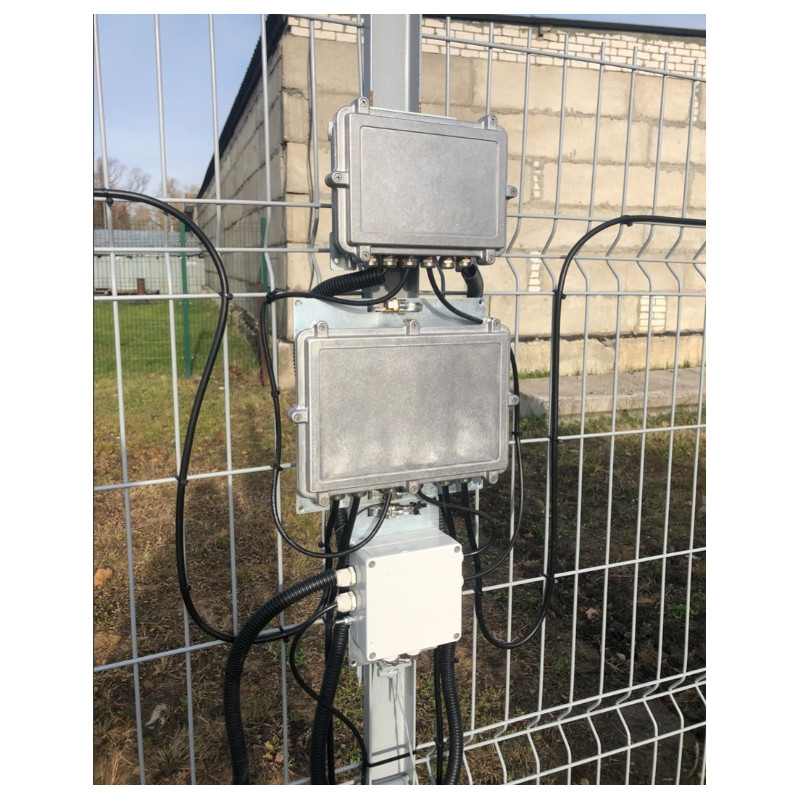

Комплект монтажных частей, входящих в комплект поставки «ТРЕЗОР-БЗЛ», позволяет закрепить его на опору круглого или квадратного сечения, а также на плоскую поверхность.

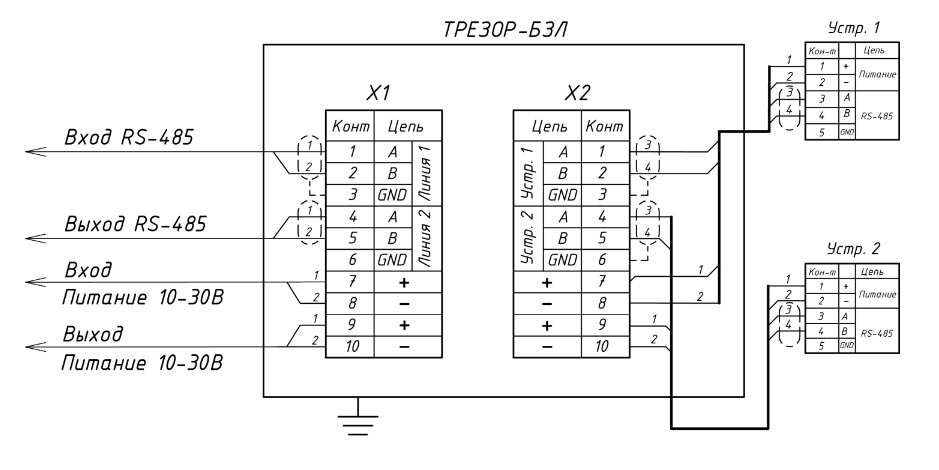

Схема подключения
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|
| Номинальное напряжение UN | 5 В, постоянного тока |
| Максимальное длительное рабочее напряжение UC, не более | 6,5 В, постоянного тока |
| Номинальный ток IN, не более | 200 мА |
Номинальный разрядный ток In (8/20 мкс)
Линия-линия/линия-земля | 2/2 кА |
Уровень напряжения защиты UP, не более:
Линия – линия (A – B)
Линия – сигнальная земля (A, B – GND)
Линия – линия (A – B)* |
не более 13,3 В
не более 7,5 В
не более 20,8 В |
Время срабатывания, не более:
Линия-линия / линия-земля |
10 нс / 100 нс |
| Вносимое сопротивление при IN на линию, не более | 10 Ом |
| Диапазон рабочих температур | -50…+50 ⁰C |
| Относительная влажность воздуха окружающей среды при температуре 35 ⁰C, не более | 98% |
| Герметизация корпуса | IP65 |
| Габаритные размеры, без учета КМЧ | 160 х 145 х 60 мм |
| Масса, без учета КМЧ, не более | 0,5 кг |
Примечание:
* - Уровень напряжения защиты «Линия – линия (A – B)» применяется только при отсутствии заземления изделия.
При наличии заземления изделия применяются уровни напряжения защиты «Линия – земля (A/B – GND)» и/или «Земля – линия (GND – A/B)».
