Принцип действия

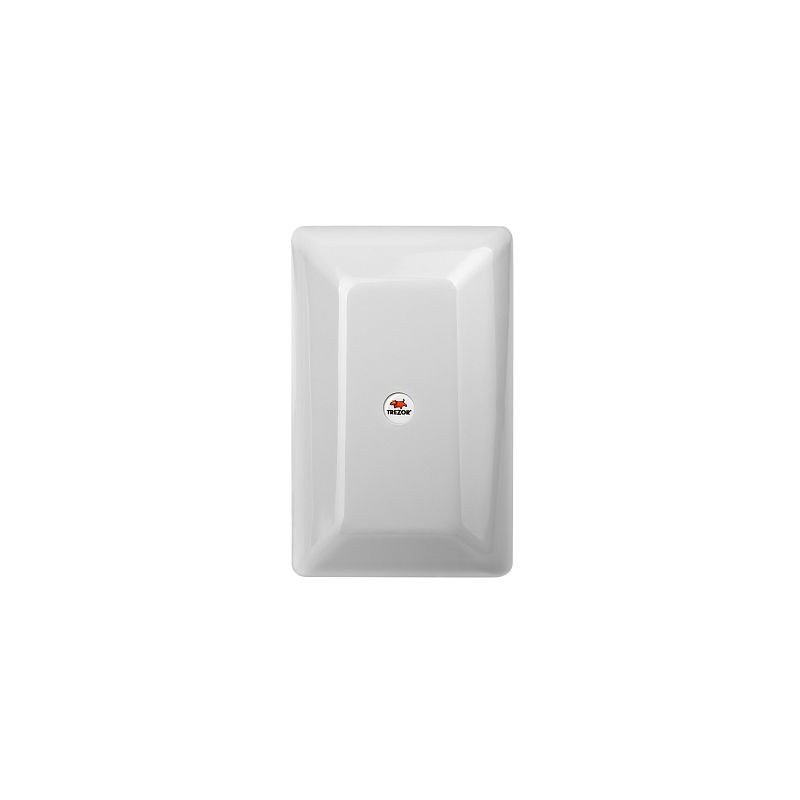

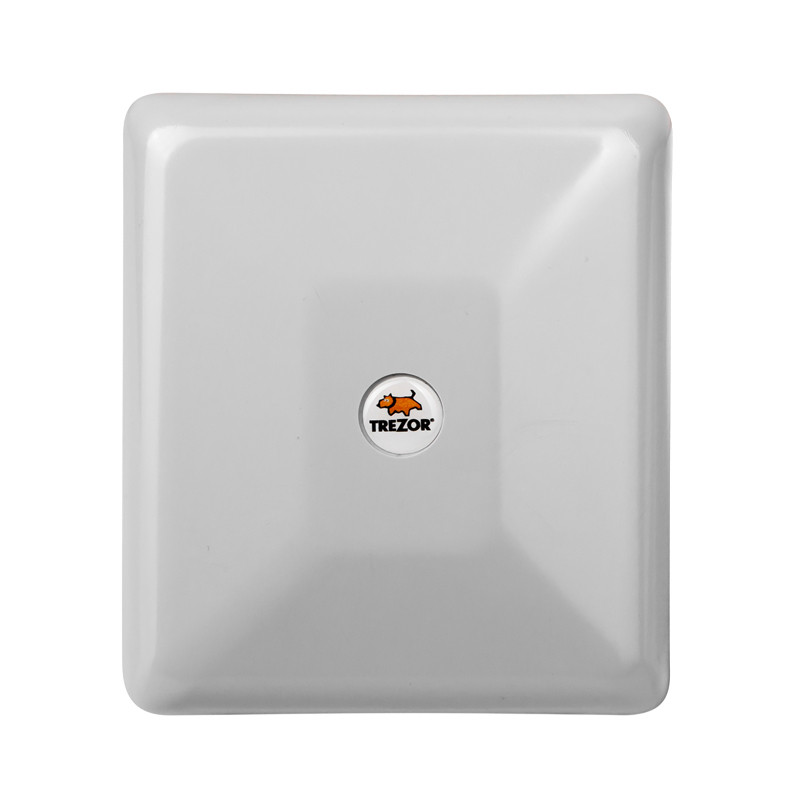

Извещатели «ТРЕЗОР-М» состоят из блока передающего (блок ПРД) и блока приемного (блок ПРМ). Принцип действия извещателей основан на создании в пространстве между блоком ПРД и блоком ПРМ электромагнитного поля, формирующего объемную зону обнаружения в виде вытянутого эллипсоида вращения и регистрации изменений этого поля в приемнике при пересечении зоны обнаружения нарушителем.
Для формирования тревожного извещения используются нормально замкнутые (в дежурном режиме) контакты исполнительного реле приёмника, которые размыкаются при тревожном извещении на время пересечения нарушителем зоны обнаружения. Тревожное извещение дублируется по интерфейсу «RS-485».
Отличительные особенности
- высокая помехоустойчивость;
- высокая обнаружительная способность;
- удобство монтажа и настройки при помощи программного обеспечения;
- полноценная интеграция с системами верхнего уровня благодаря открытому протоколу обмена данными (интерфейс «RS-485»);
- устойчивость к помеховым факторам (птицы, мелкие животные, снег, туман, дождь и др.).
Основные технические характеристики:
Вероятность обнаружения: не менее 0,98
Сигнализация от тревоге: «сухие контакты», интерфейс «RS-485»
Рекомендуемая высота установки: 0,85 м
Допустимая высота травы / снега: 0,4 / 0,5 м
Напряжение питания: 9...30 В постоянного тока
Ток потребления: не более 50 мА
Диапазон рабочих температур: -50...+80°C
Герметизация корпуса: IP55
Рекомендуемая длина охраняемого участка L:
- «ТРЕЗОР-М50» от 5 до 50 м
- «ТРЕЗОР-М100» от 10 до 100 м
- «ТРЕЗОР-М200» от 10 до 200 м
- «ТРЕЗОР-М300» от 10 до 300 м

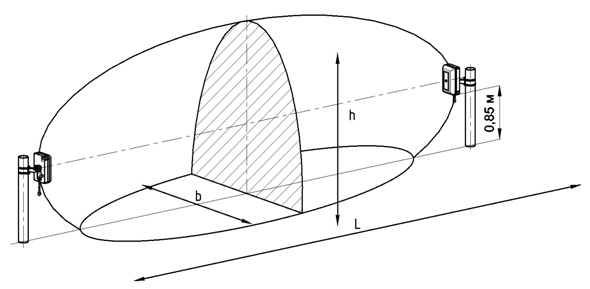

Зона обнаружения «ТРЕЗОР-М50 (100, 200, 300)»
Размеры ЗО
| Длина участка L, м | 10 | 35 | 50 | 100 | 200 | 300 |
| Ширина зоны b, м не более | 1,0 | 1,5 | 2,0 | 3,0 | 4,0 | 5,0 |
| Высота зоны h, м не более | 1,4 | 1,4 | 1,4 | 1,6 | 1,7 | 1,8 |
Настройка
Отличительной особенностью извещателей «ТРЕЗОР-М» является удобство настройки и контроля с помощью компьютера и программного обеспечения «ТРЕЗОР-М Визард». Загрузить ПО для настройки можно в разделе ДОКУМЕНТАЦИЯ.
Интеграция
Извещатели охранные линейные радиоволновые двухпозиционные «ТРЕЗОР-М» интегрированы с несколькими, широко представленными на рынке, системами мониторинга, среди которых:
- «Интеллект» (ITV);
- «VideoNet» (Skyros)
Монтаж
В зависимости от задачи по охране участка периметра извещатели «ТРЕЗОР-М» могуть быть установлены на грунте или смонтированы на ограждении.

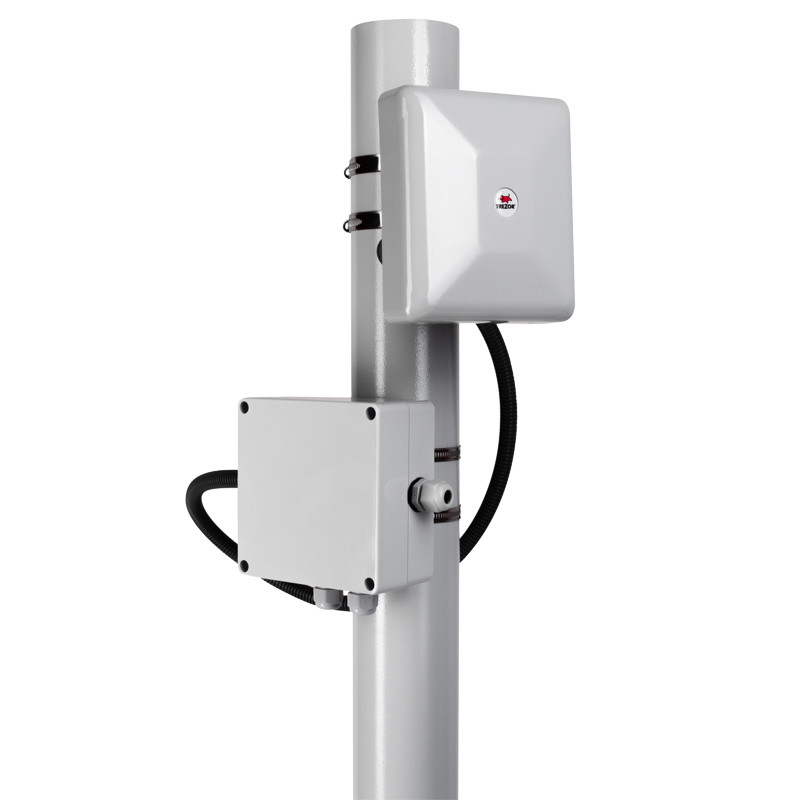

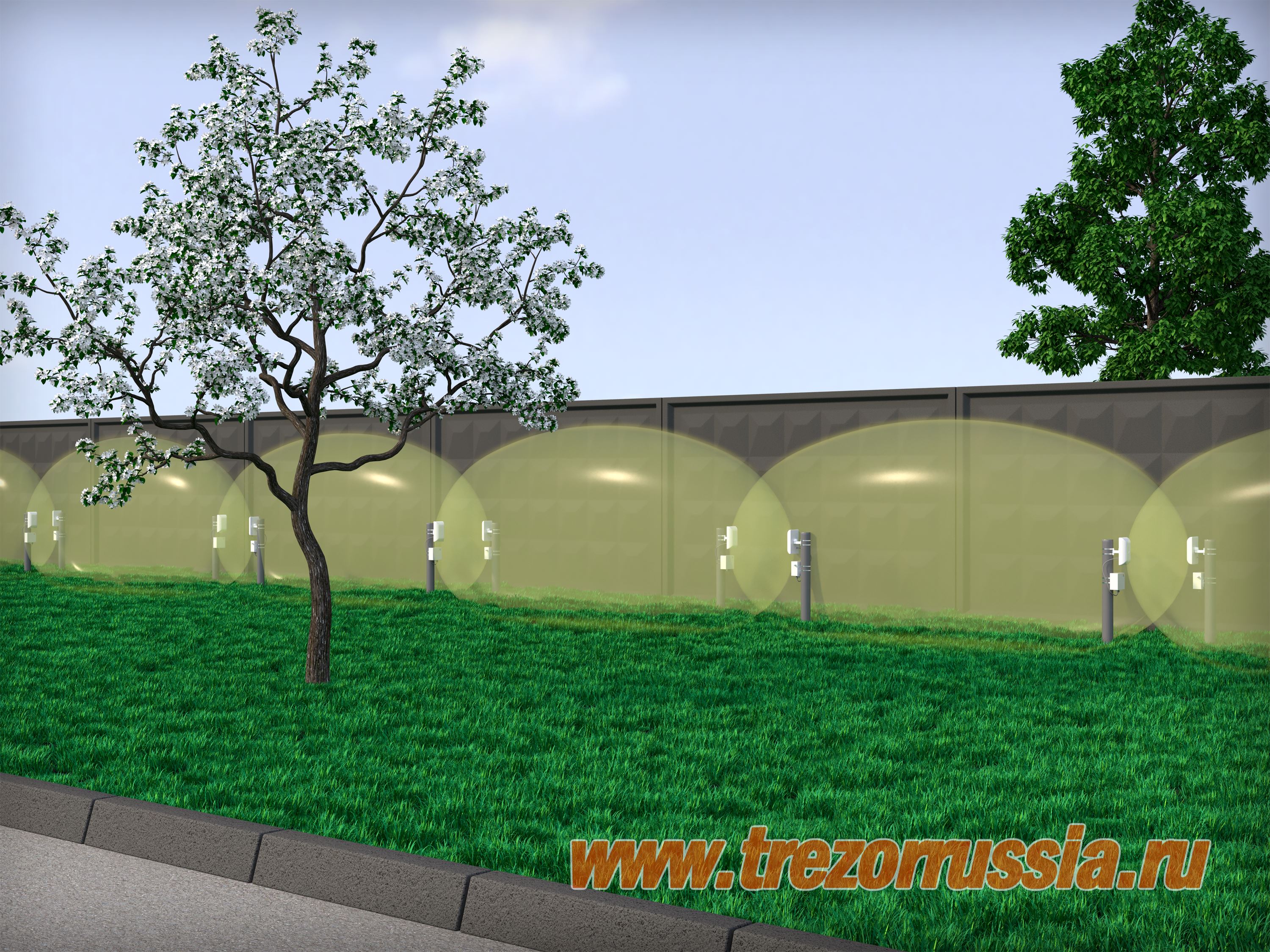

Для установки на грунт применяются специальные опоры, обеспечивающие надежное крепление блоков извещателя и удобный подвод кабельных линий. Опоры выпускаются с длинами в диапазоне от 2,0 до 4,0 м с шагом 0,5 м для установки извещателей на требуемой высоте и с учетом заглубления опоры ниже глубины промерзания грунта.

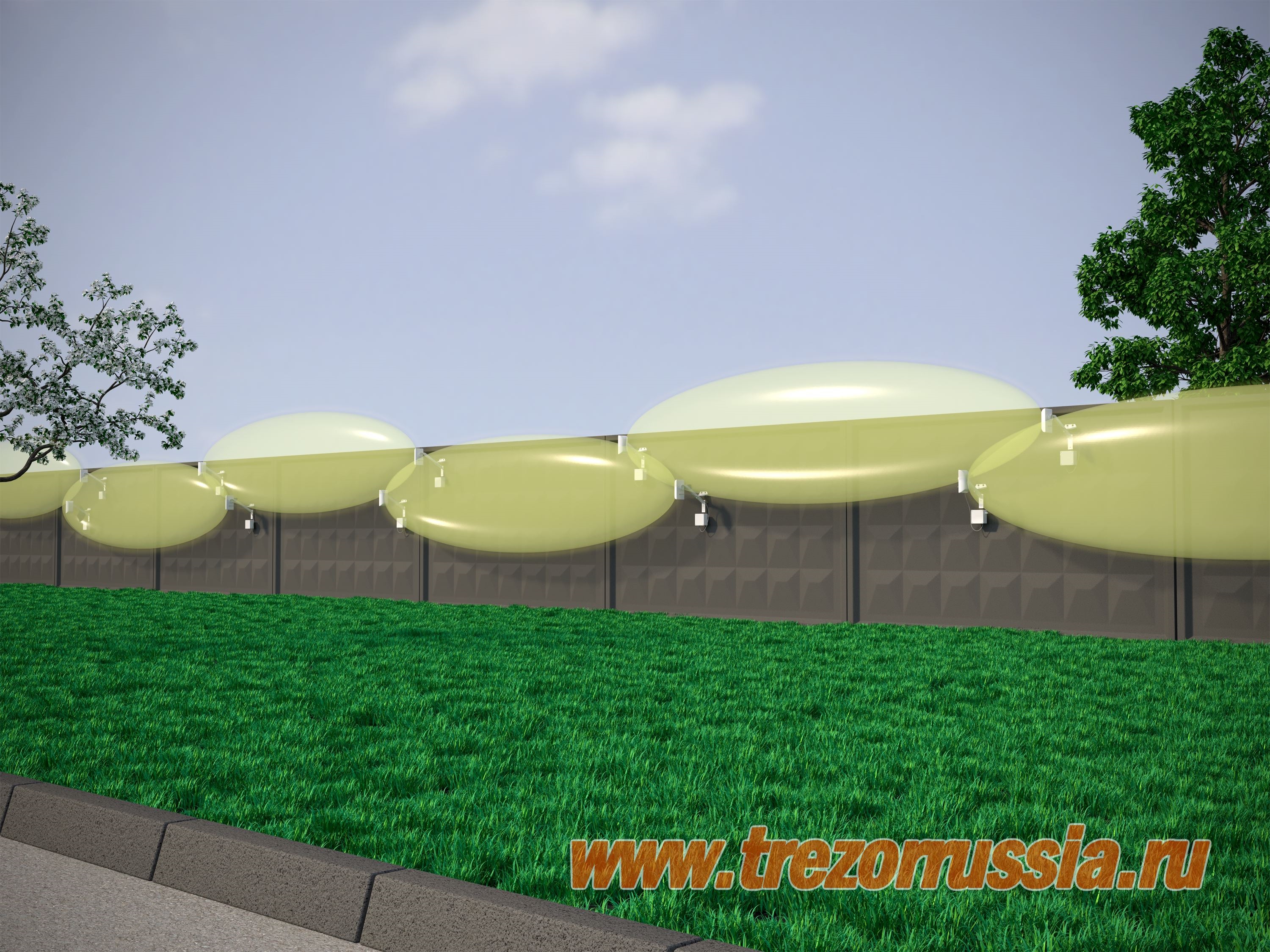

Для установки извещателей «ТРЕЗОР-М» на ограждения и другие строительные конструкции применяются настенные кронштейны с вылетом от 120 до 500 мм.
Подробное описание установочных изделий для монтажа извещателей «ТРЕЗОР-М» в разделе Аксессуары.
Типовые схемы применения
