Принцип действия

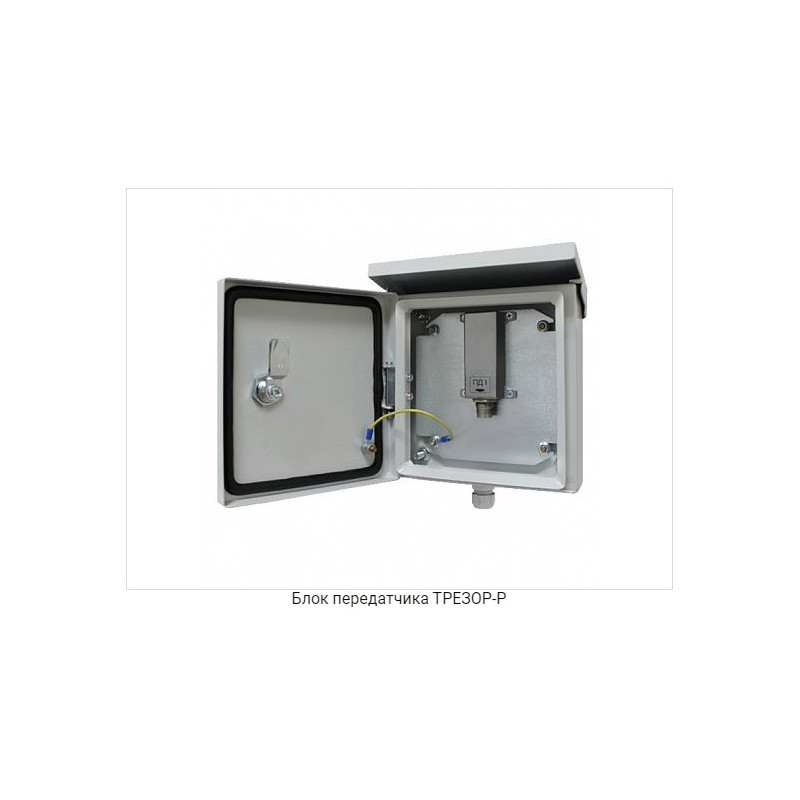

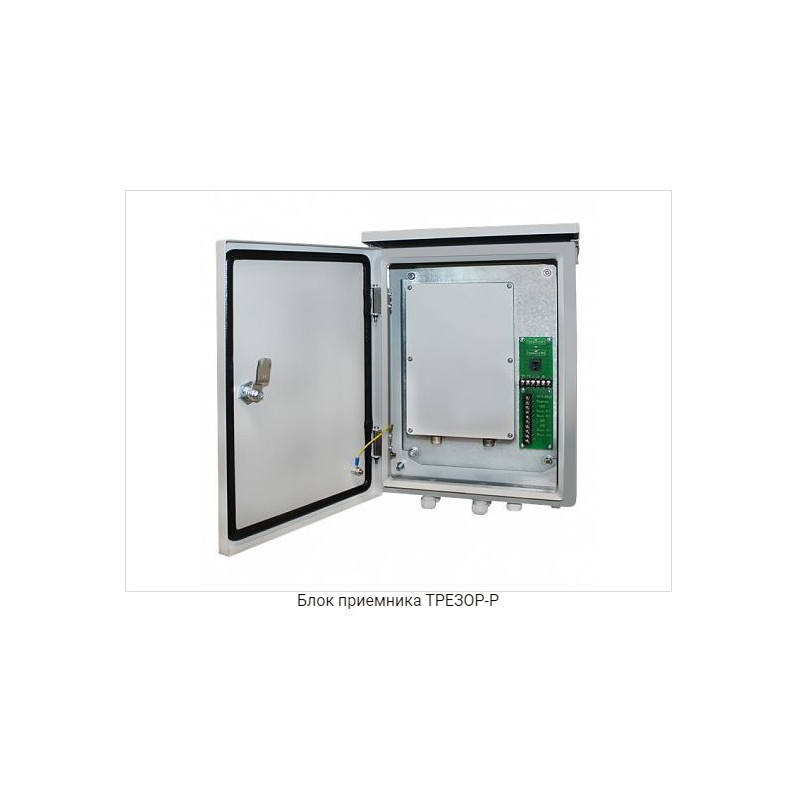

Зона обнаружения формируется двумя чувствительными кабелями, которые выступают в качестве антенн (передающей и приемной). Кабели прокладываются в грунте или монтируется на заграждении. Передатчик, расположенный в блоке ПРД, генерирует высокочастотный сигнал, который излучается передающим кабелем, создавая вокруг электромагнитное поле. С помощью приемного кабеля этот сигнал поступает в приемник, расположенный в блоке ПРМ. При пересечении нарушителем зоны обнаружения происходит перераспределение электромагнитного поля, что приводит к изменению сигнала на входе приемника. Эти изменения фиксируется схемой обработки и в соответствии с заданными настройками вырабатывается сигнал тревоги в виде размыкания «сухих» контактов реле или по интерфейсу «RS-485».

При укладке чувствительных кабелей в грунт «ТРЕЗОР-Р» обнаруживает нарушителя пересекающего зону обнаружения шагом и бегом "в рост" или согнувшись, а также ползком. При монтаже чувствительных кабелей на ограждении - обнаруживает нарушителя при попытке перелаза или переваливания через ограждение.

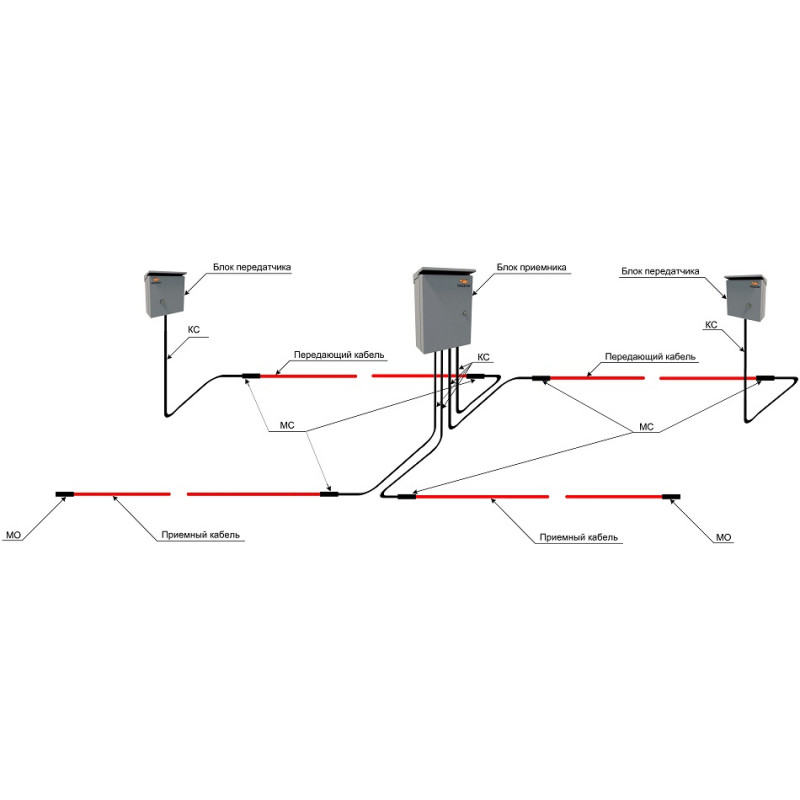

структурная схема радиоволнового средства обнаружения "ТРЕЗОР-Р"



Отличительные особенности:

       - полноценная интеграция с системами верхнего уровня благодаря открытому протоколу обмена данными (интерфейс «RS-485»);
       - возможность настройки при помощи подключаемого ПУ или ПО «ТРЕЗОР-Р Визард»;
       - создание скрытых рубежей охраны периметра (прокладка кабелей в грунте);
       - охрана периметра объекта без заграждения;
       - защита от подкопа под заграждение;
       - установка на пересеченной местности (перепады высот);
       - допускается наличие растительности (трава, кусты, отдельные деревья) и высокого снега в зоне обнаружения;
       - не реагирует на птиц и мелких животных массой до 20 кг.



Технические характеристики


ПАРАМЕТРЗНАЧЕНИЕ
Варианты исполнения


«ТРЕЗОР-Р01» - 1-канальное средство обнаружения
«ТРЕЗОР-Р02» - 2-канальное средство обнаружения

Параметры зоны обнаружения:
Длина
Ширина
Высота


125 м / 250 м (1-канальное / 2-канальное исполнение)
2...5 м
до 1,0 м над уровнем земли*

Тревожные выходы

Релейные выходы "сухой контакт"

Интерфейс обмена данными

«RS-485»

Вероятность обнаружения, не менее

0,95

Наработка на ложную тревогу

не менее 1000 ч.

Напряжение питания

11...30 В постоянного тока

Ток потребления:
«ТРЕЗОР-Р01»
«ТРЕЗОР-Р02»


не более 100 мА**
не более 150 мА**

Диапазон рабочих температур

-50...+50°C

Герметизация корпуса

IP65

Примечания:

* - при укладке обоих кабелей в грунт, в зависимости от расстояния между ними;

** - во всем диапазоне питающего напряжения

Настройка

Приемный блок РСО «ТРЕЗОР-Р» не имеет внешних органов управления: настройка, диагностика и контроль работоспособности выполняется с помощью пульта управления «ПУ ТРЕЗОР-Р» или программного обеспечения «ТРЕЗОР-Р Визард».


Интеграция

Радиоволновое средство обнаружения «ТРЕЗОР-Р» интегрировано с несколькими, широко представленными на рынке, системами мониторинга, среди которых:

       - «Интеллект» (ITV);
       - Программно-аппаратный комплекс ESM, ПСЦ «Электроника»;
       - «VideoNet», Skyros

Подробнее о технических решениях по интеграции радиоволнового средства обнаружения «ТРЕЗОР-Р» - во вкладке «ИНТЕГРАЦИЯ»


Типовые схемы применения
