Технические характеристики
- Информационная емкость: 8 передатчиков
- Рабочая частота: 433,92 МГц, стабилизирована кварцевым резонатором
- Напряжение питания: от 10 В до 15 В
- Ток потребления: не более 100 мА
- Параметры релейного выхода:
- максимальное напряжение 72 В при токе до 100 мА
- максимальный ток 2 А при напряжении 12 В - Диапазон рабочих температур: от -20 до +40 deg;C
- Габаритные размеры (без антенны): 195 х 90 х 26 мм
При тревоге в приемнике включается звуковой сигнал, начинает мигать красный светодиод, соответствующий условному номеру передатчика и срабатывает встроенное реле. Релейный выход прибора служит для управления внешними устройствами (световым табло, сиреной и т.п. ) или можно подключить к тревожному шлейфу оборудования поста охраны. Если приемно-контрольному прибору поста или ПЦН необходимы отдельные шлейфы на каждый передатчик, то есть возможность использовать внешний модуль расширения RR-701X с десятью отдельными выходами.
Приемник предельно прост в эксплуатации и монтаже. Программирование и запись в память передатчиков не требует специального оборудования, все режимы выставляются на плате при помощи перемычек.
Сфера применения приемника RR-701RS достаточно широка:
- торговые павильоны и палатки;
- гаражи и автостоянки;
- склады и подсобные помещения;
- дачные и садовые домики;
- кассы и пункты обмена;
- больницы и медицинские дневные стационары.

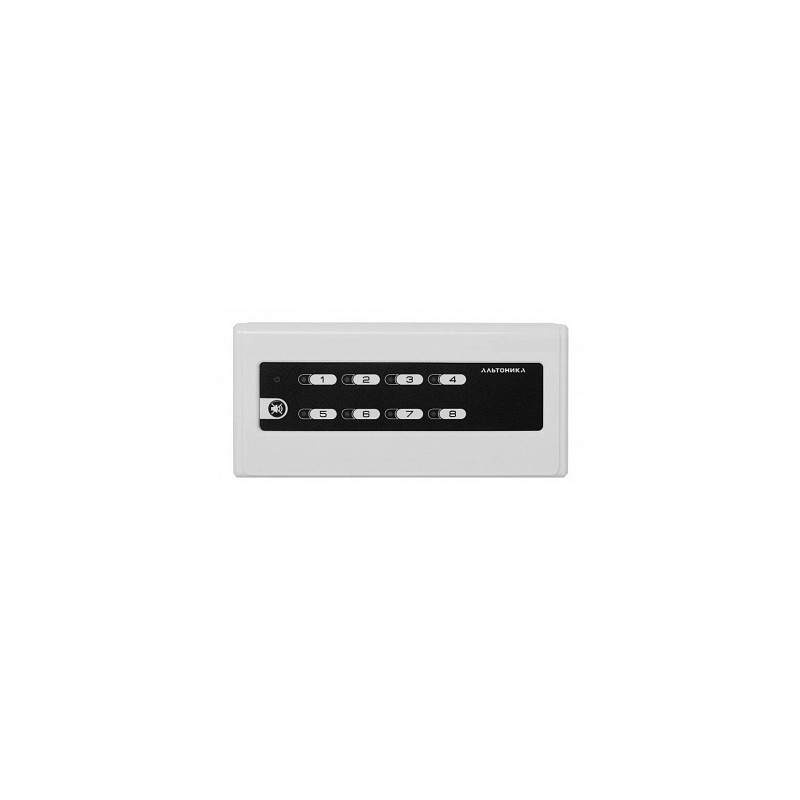

По своим функциональным возможностям Риф Ринг RR-701RS полностью совпадает с приемником RR-701R, но имеет другой дизайн корпуса меньших габаритов.
Общая схема построения охранной системы на основе приемника Риф Ринг RR-701RS
* Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, интенсивности радиопомех, типа антенны передатчика и т.п. К приемнику можно подключить выносную антенну, что позволяет существенно увеличить радиус действия системы, особенно в сложных условиях застройки.
