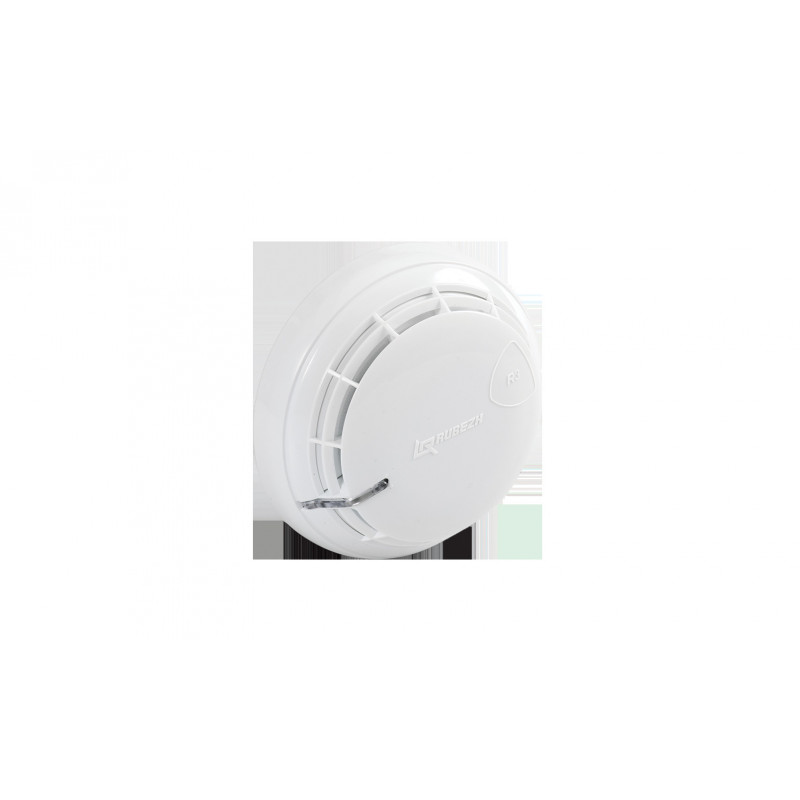

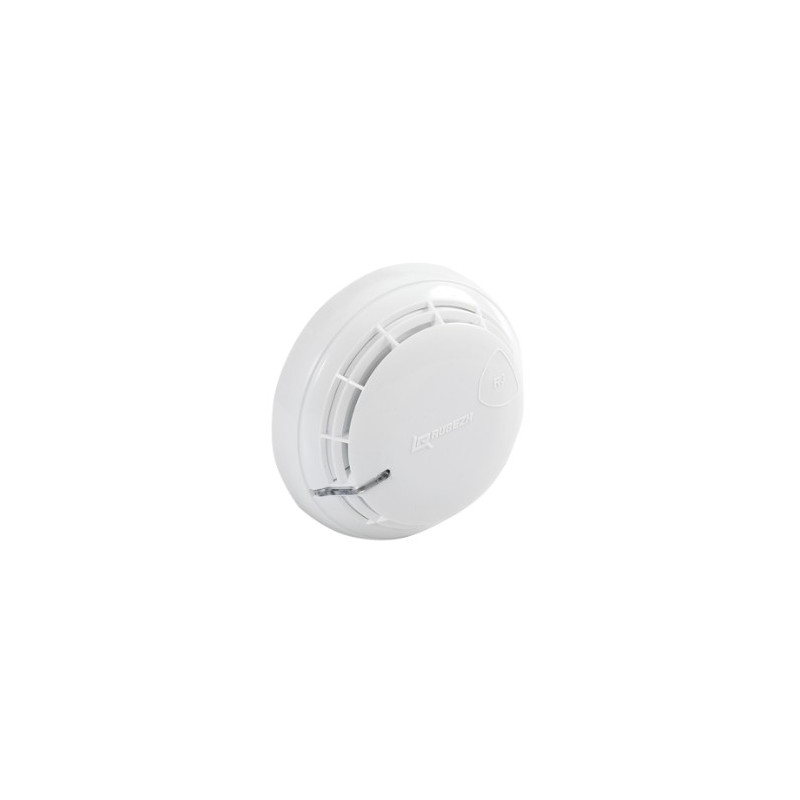

Данное исполнение извещателя поставляется без базового основания. Для подключения извещателя ИП 101-29-PR-R3 без б/о в АЛС приемно-контрольного прибора необходимо использование одного из базовых оснований:

W1.02 – для монтажа на несущие конструкции;

W1.03 – для монтажа на несущие конструкции (с контактом подключения экрана кабеля АЛС);

W2.02 – для монтажа на подвесной потолок;

W2.03 – для монтажа на подвесной потолок (с контактом подключения экрана кабеля АЛС);

ИЗ-1Б-R3 L1.42 – с встроенным изолятором АЛС, для монтажа на несущие конструкции.

Извещатель выполняет следующие функции:

обладает двумя способами определения возгораний - по максимальной температуре и по скорости нарастания температуры;

обрабатывает по специальным алгоритмам результаты измерений и передает сигналы «Пожар» в приемно-контрольный прибор;

формирует и передает в приемно-контрольный прибор сигнал «Неисправность»;

имеет индикацию режима работы извещателя;

тестируется на работоспособность с помощью кнопки или специального оптического тестера ОТ-1.

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты соединения с базовым основанием позволяют легко устанавливать извещатель, не ориентируя его относительно основания.

Поставка извещателя без базового основания позволяет использовать данный извещатель с нужными опциями, которые обеспечиваются применением соответствующего базового основания - для установки на основные несущие конструкции, для установки на подвесной потолок, для применения экранированных кабелей АЛС (с 3 контактом).

При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3 L1.42. Применение извещателя с базовым основанием ИЗ-1Б-R3 L1.42 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.

Извещатель ИП 101-29-PR-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес в АЛС прибора Рубеж. Извещатель ИП 101-29-PR-R3 совместно с базовым основанием ИЗ-1Б-R3 L1.42 – занимает 2 адреса (1 адрес ИП 101-29-PR-R3 + 1 адрес ИЗ-1Б-R3 L1.42).
