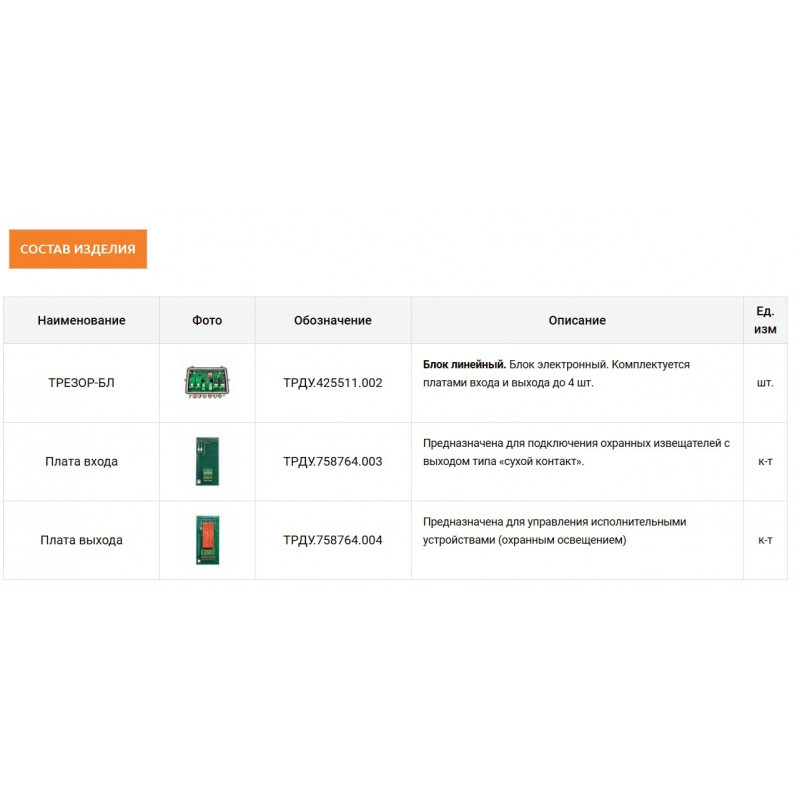

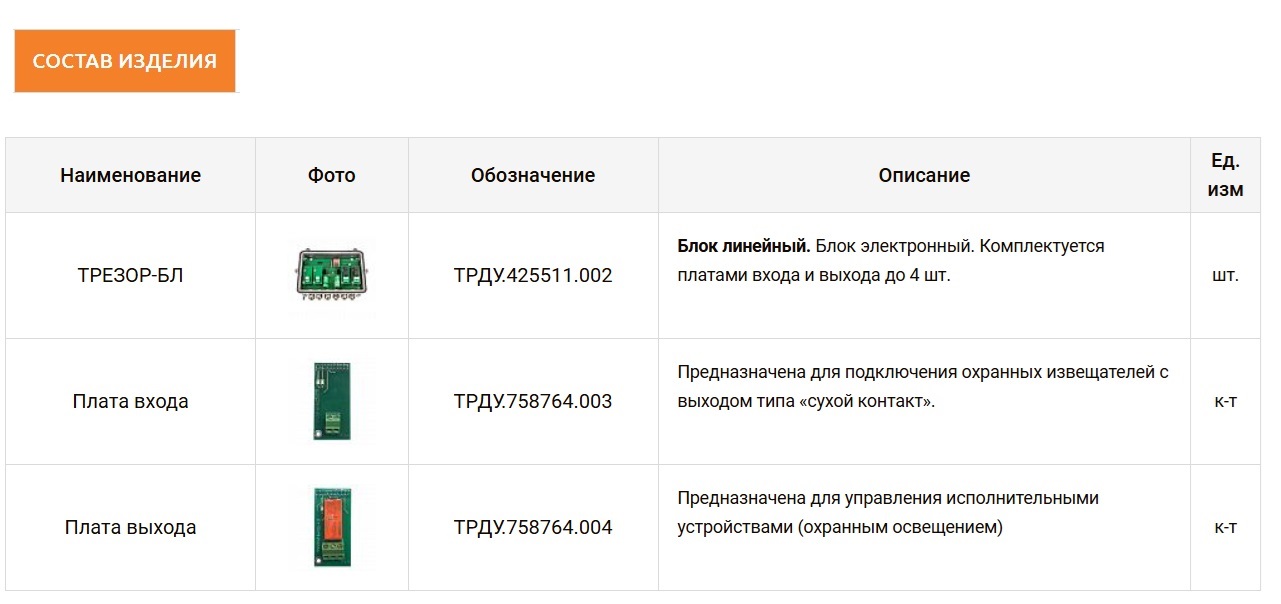

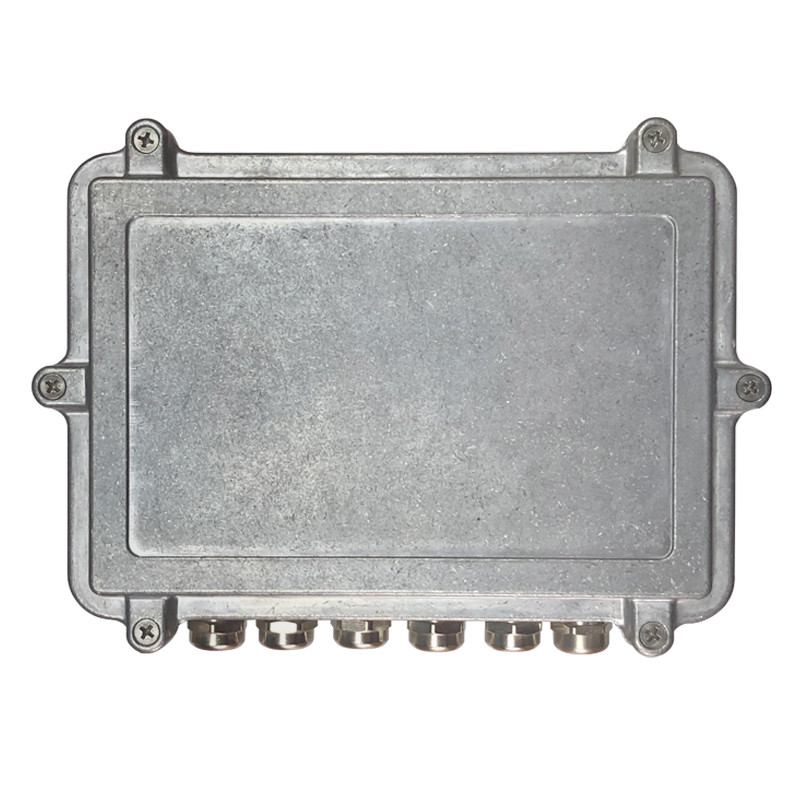

Состав

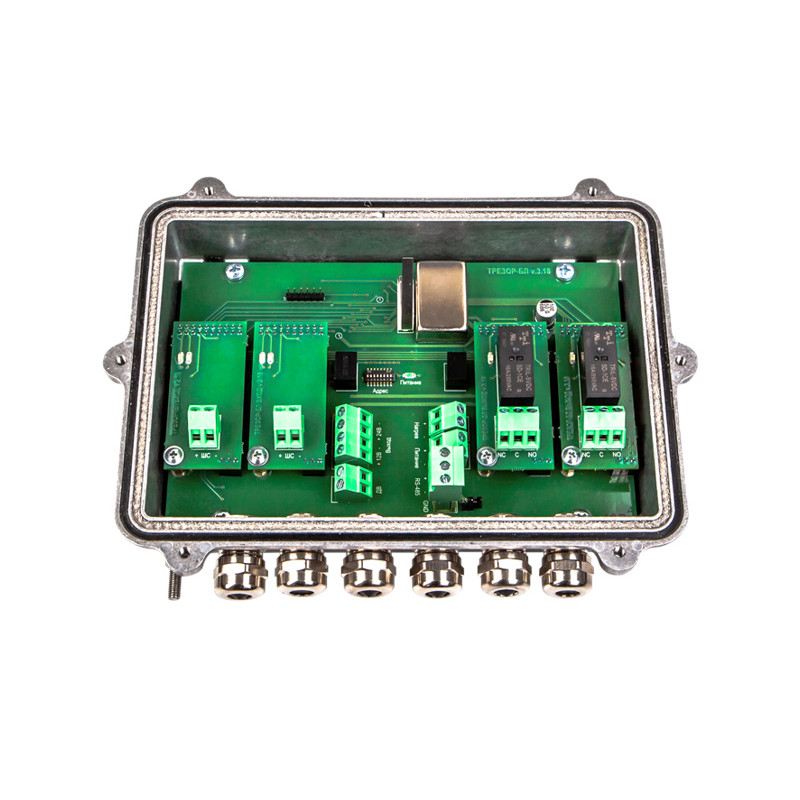

Блок линейный «ТРЕЗОР-БЛ» состоит из блока электронного и съемных модульных плат 2-х типов: «плат входа» и «плат выхода», в блок электронный можно установить до 4-х плат. Тип и количество модульных плат определяют функциональные возможности блока линейного и выбираются пользователем в соответствие с решаемой задачей.
«Плата входа» ТРДУ.758764.003 предназначена для контроля состояния проводного шлейфа охранной или тревожной сигнализации. Для индикации состояния шлейфа сигнализации на плате входа установлены красный и желтый светодиоды. «Плата входа» имеет элементы защиты по входу охранного шлейфа от наводимых электромагнитных помех.
«Плата выхода» ТРДУ.758764.004 предназначена для управления исполнительными устройствами, в том числе, охранным освещением. Управление осуществляется с помощью реле с переключающимися контактами. Для индикации состояния выходов реле на плате установлен красный светодиод.
Отличительные особенности
- работа в составе систем охранной сигнализации периметра «ТРЕЗОР» / «ТРЕЗОР-ПРО» и в автономном режиме;
- интеграция с системами верхнего уровня по интерфейсу «RS-485»;
- модульная конструкция, функциональные возможности прибора выбираются пользователем в зависимости от решаемой задачи;
- встроенный источник питания для электропитания дополнительных извещателей на периметре;
- индикаторы состояния входов и выходов;
- широкий диапазон рабочих температур;
- повышенная устойчивость к наводимым электромагнитным помехам, степень жесткости 3 по ГОСТ 50009.
Варианты использования
Блок линейный «ТРЕЗОР-БЛ» может эксплуатироваться как в составе адресных систем охранной сигнализации периметра «ТРЕЗОР» / «ТРЕЗОР-ПРО» или интегрированных ССОИ, так и в автономном режиме.
При работе в составе адресной системы охранной сигнализации периметра блок линейный «ТРЕЗОР-БЛ» подключается проводной линии интерфейса «RS-485».
В зависимости от типа и количества установленных модульных плат блок линейный «ТРЕЗОР-БЛ» может использоваться в следующих конфигурациях:
Адресный расширитель
- При установке 4-х «плат входа» блок линейный «ТРЕЗОР-БЛ» функционирует как 4-канальный адресный расширитель, позволяющий подключить к системе охранной сигнализации периметра «ТРЕЗОР» / «ТРЕЗОР-ПРО», охранные извещатели или иные устройства с тревожным выходом типа «сухой контакт».
Адресный релейный блок
- При установке 4-х «плат выхода» блок линейный «ТРЕЗОР-БЛ» функционирует как 4-канальный адресный релейный блок, позволяющий управлять исполнительными устройствами или группами светильников охранного освещения (переключение режимов освещения) по сигналам тревоги от периметровых средств обнаружения или по команде оператора.
Модуль входа-выхода
- При установке одновременно «плат входа» и «плат выхода» блок линейный «ТРЕЗОР-БЛ» функционирует как адресный модуль входа-выхода, совмещая функции, описанные выше.
При эксплуатации в автономном режиме в блок электронный попарно устанавливаются платы входа и выхода. При изменении состояния охранного шлейфа, подключенного к «плате входа», активируется реле привязанной «платы выхода». Привязка входов / выходов выполняется в интерфейсе специализированного программного обеспечения «ТРЕЗОР-БЛ Визард»; к одной «плате входа» можно привязать одну «плату выхода»

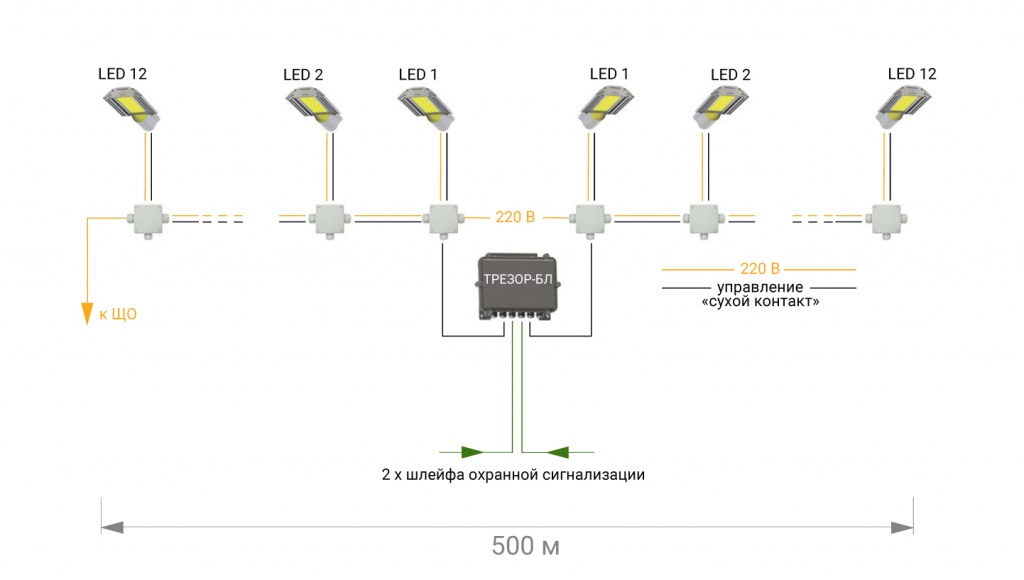

Пример подключения «ТРЕЗОР-БЛ» для управления режимами освещения по состоянию ШС, подключенных к «платам входа»

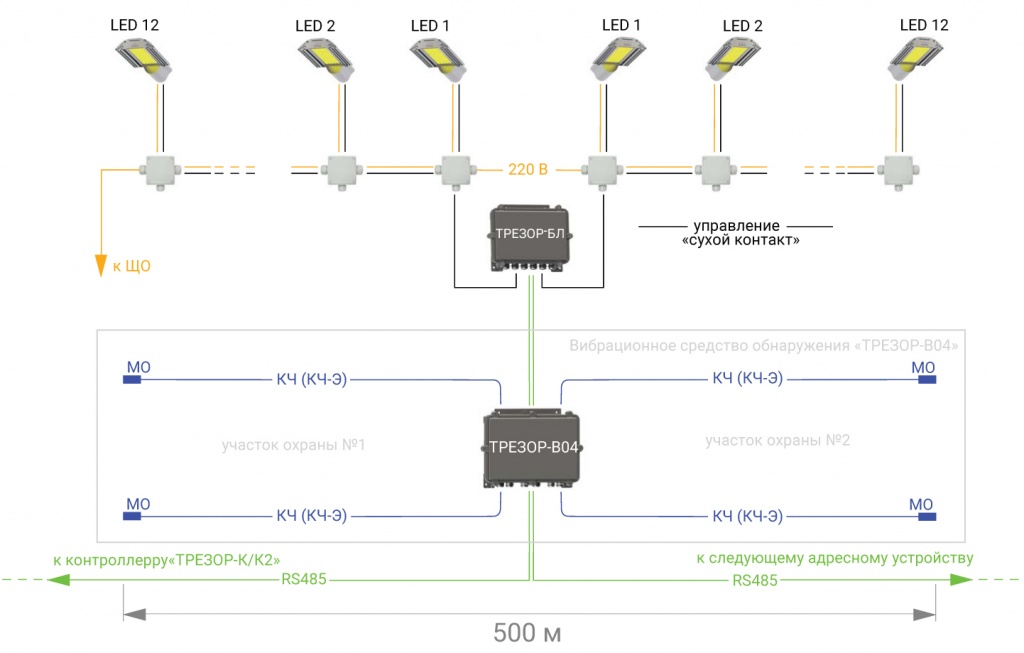

Пример подключения «ТРЕЗОР-БЛ» для управления режимами освещения по командам контроллера адресной системы охраны
Настройка
Блок линейный «ТРЕЗОР-БЛ» не имеет встроенных органов управления, конфигурирование и настройка прибора осуществляется с помощью специализированного программного обеспечения «ТРЕЗОР-БЛ Визард». Подключение компьютера с СПО «ТРЕЗОР-БЛ Визард» к блоку линейному выполняется с помощью преобразователя интерфейсов «RS-485/USB». Последнюю версию СПО «ТРЕЗОР-БЛ Визард» можно загрузить в разделе «ДОКУМЕНТАЦИЯ».
Технические характеристики
ПАРАМЕТР
| ЗНАЧЕНИЕ
|
|---|
Количество модульных плат (МП) в блоке электронном (БЭ)
| до 4-х шт.
|
Номинал добавочного резистора «платы входа»
| 4,7 кОм ± 10 %
|
Контролируемые состояния ШС «платы входа»
| «Норма», «Тревога», «Неисправность»
|
Тип реле «платы выхода»
| электромеханическое, с переключающимися контактами «НЗ» / «НО»
|
Нагрузка контактов реле «платы выхода»
| 24 В пост. тока - 8 А - 300 Вт
250 В перем. тока - 8 А - 2000 ВА |
Параметры встроенного источника питания:
| 12 В постоянного тока - 300 мА
24 В постоянного тока - 150 мА
Макс. суммарная мощность - не более 4 Вт
|
Цифровой интерфейс обмена данными
| «RS-485»
|
Напряжение питания
| 10...30 В пост. тока
|
Потребляемый ток
| не более 20 мА при 24 В (без плат входа и выхода)
|
Диапазон рабочих температур
| -60…+60 ⁰C
|
Относительная влажность воздуха окружающей среды при температуре 35 ⁰C, не более
| 98%
|
Герметизация корпуса
| IP65
|
Габаритные размеры, без учета КМЧ
| 220 х 165 х 55 мм
|
Масса, без учета КМЧ, не более
| 1,5 кг
|
Сертификаты:
ТРЕЗОР-БЛ - Декларация соответствия ТР ТС 020/2011 «Электромагнитная совместимость технических средств» - действительна до 09.02.2031
ТРЕЗОР-БЛ - Декларация соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» - действительна до 26.09.2029
ТРЕЗОР-БЛ - Сертификат соответствия ПП РФ №969. Отказное письмо от 11.09.2024
ТРЕЗОР-БЛ - Протокол испытаний на соответствие ГОСТ Р 50009-2000
ТРЕЗОР-БЛ - Протокол климатических испытаний (минус 65°С, плюс 70°С)
