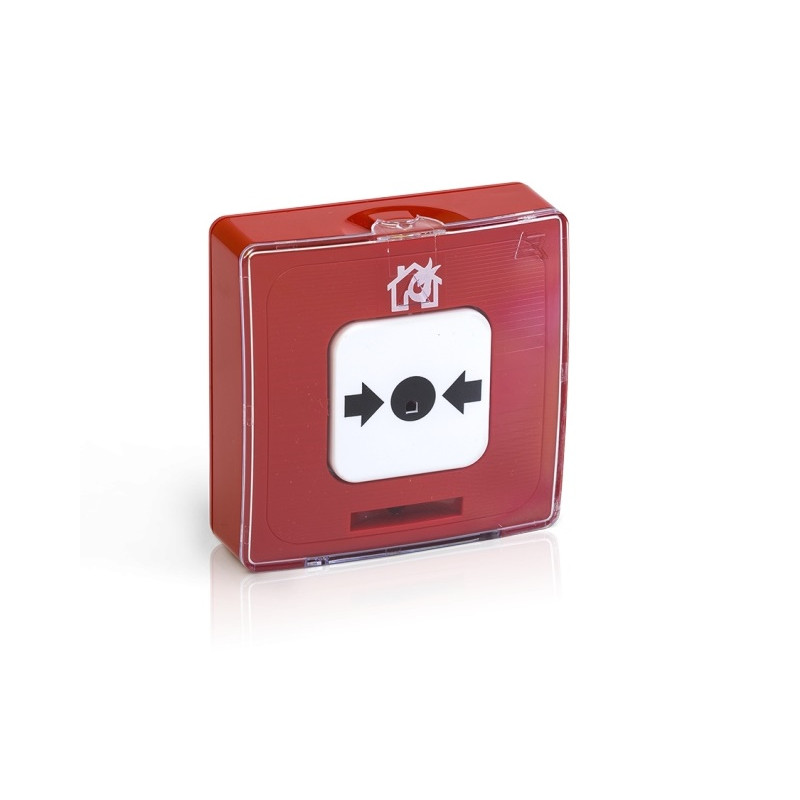

ИПР 513-11ИКЗ-А-R3

Извещатель пожарный ручной с встроенным изолятором короткого замыкания ИПР 513-11ИКЗ-А-R3 , кроме ручного включения сигнала пожарной тревоги, имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.

Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя. Конструкция извещателя рассчитана на многократное включение и выключение. Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки. Извещатель пожарный ручной адресный ИПР 513-11ИКЗ-А-R3 состоит из основания, корпуса и защитной крышки. На основании установлена плата с радиоэлементами и двухконтактные клеммные колодки АЛС1 и АЛС2 для подключения проводов адресной двухпроводной линии связи. При обнаружении в АЛС короткого замыкания извещатель разрывает цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм.

Применение извещателей с встроенным изолятором короткого замыкания в АЛС позволяет:

разрывать радиальную АЛС в месте установки извещателя, ближайшего к точке КЗ. Это локализует участок после извещателя и оставляет работоспособным участок АЛС между прибором и сработавшим извещателем;

разрывать кольцевую АЛС между двумя местами установки извещателей. Это локализует участок между извещателями и оставляет работоспособными остальные участки АЛС.

Для информации о режимах работы адресного ручного извещателя и исправной работы предусмотрен красный светодиод.

Питание извещателя и передача сигнала «Пожар» осуществляются по АЛС.

В системе извещатель занимает один адрес.

Конструкция извещателя предусматривает возможность его пломбирования.

Извещатель ИПР 513-11ИКЗ-А-R3 выпускается в корпусе красного цвета.

Питание от АЛС

Ток потребления извещателя из АЛС, мА, не более 0.7

Ток потребления от АЛС при срабатывании изолятора, мА, не более 10

Наличие встроенного изолятора Да

Сработка при усилии нажатия на кнопку, Н, не менее 25

Степень защиты оболочки IP41

Масса, г, не более 150

Ширина, мм, не более 86

Высота, мм, не более 88

Глубина, мм, не более 45

Гарантийный срок эксплуатации, мес, не более 24

Средний срок службы, лет 10

Диапазон рабочих температур, °С от -35 до + 55
