Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3. В системе модуль занимает 1 адрес.

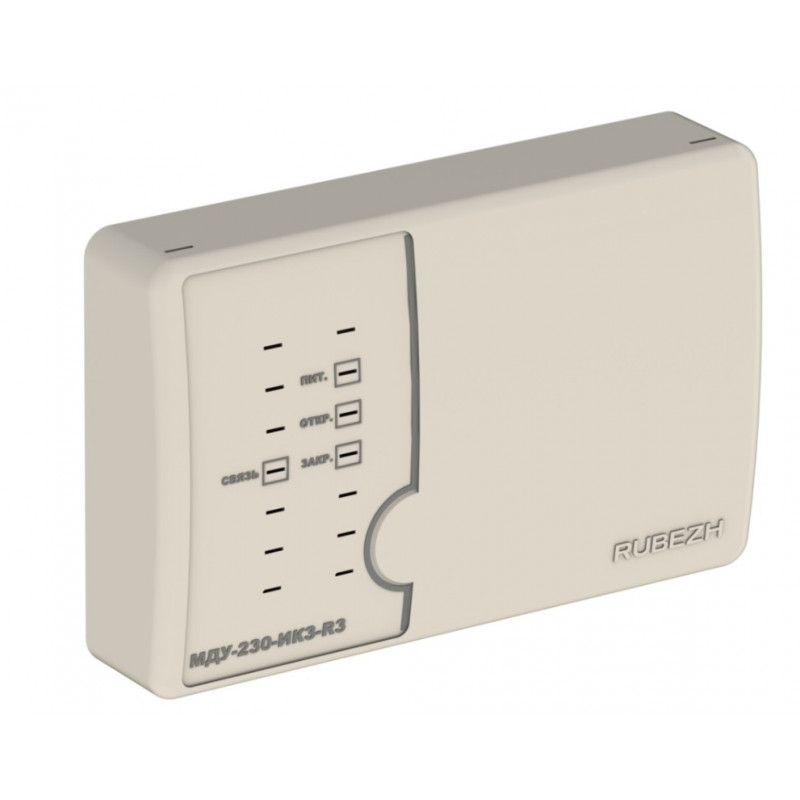

Модуль автоматики дымоудаления МДУ-230-ИКЗ-R3 предназначен для управления следующими типами приводов клапана с напряжением питания 230В переменного тока:

     - реверсивный электромеханический привод;
     - электромеханический привод с возвратной пружиной;
     - электромагнитный привод с ручным возвратом заслонки в нормальное положение.

Модуль автоматики дымоудаления управляет приводом при помощи подачи напряжения питания с помощью встроенного в модуль реле. Номинальное напряжение коммутации составляет 230В переменного тока величиной до 2А.

Модуль автоматики дымоудаления обеспечивает:

     - подключение всех основных типов приводов, используемых с клапанами дымоудаления;

     - защиту от короткого замыкания адресной линии связи;

     - передачу информации о своем состоянии и состоянии подключенного привода на приемно-контрольный прибор;
     - управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
контроль на обрыв и короткое замыкание цепей концевых выключателей и на обрыв цепей обмоток электропривода;
     - светодиодную индикацию режимов работы, положения заслонки, наличия связи с прибором;
     - возможность перевода заслонки клапана в нормальное и защитное положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКРЫТЬ» и «ЗАКРЫТЬ».
     - измерение входного напряжения основного и резервного источника питания;
     - измерение температуры электронных компонентов платы;

Модуль автоматики дымоудаления МДУ-230-ИКЗ-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.

Технические характеристики

Напряжение питания:230В AC
Ток потребления от АЛС: не более 0.6мА,
Коммутируемый ток: не более 2 А,
Количество управляемых клапанов: 1
Количество вводов питания: 2
Длина цепей концевых выключателей привода: не более 30м,
Степень защиты оболочки: IP30
Масса:не более 300 г,
Ширина: не более 170 мм,
Высота: не более 108мм,
Глубина:не более 42мм,
Средний срок службы: 10 лет
Диапазон рабочих температур:от -25 до +55°С
