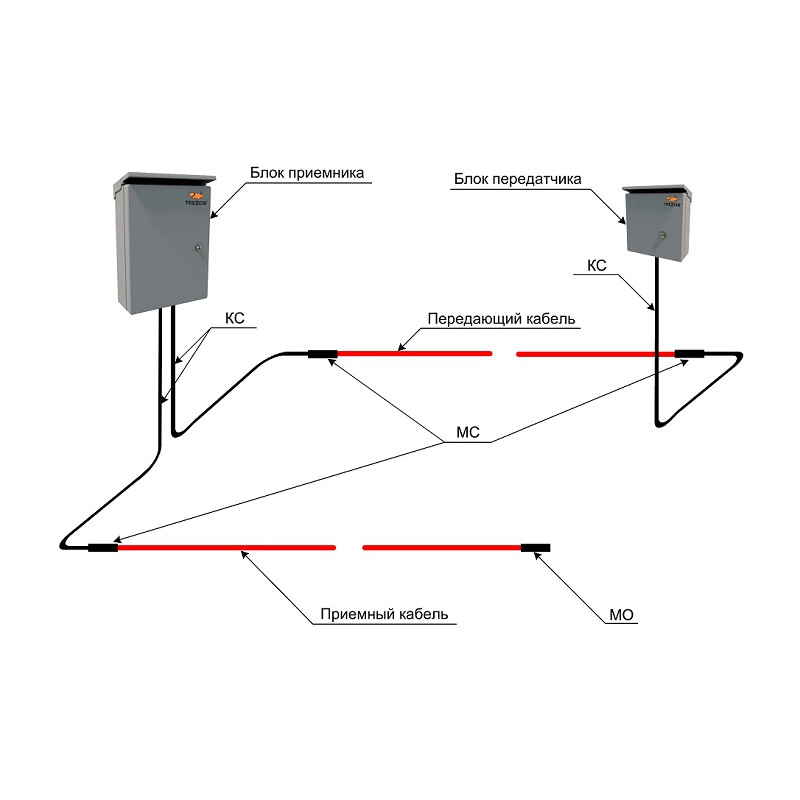

Зона обнаружения формируется двумя чувствительными кабелями, которые выступают в качестве антенн (передающей и приемной). Кабели прокладываются в грунте или монтируется на заграждении. Передатчик, расположенный в блоке ПРД, вырабатывает высокочастотный сигнал, который излучается передающим кабелем, создавая вокруг распределение электромагнитного поля. С помощью приемного кабеля этот сигнал поступает в приемник, расположенный в блоке ПРМ. При пересечении нарушителем зоны обнаружения происходит перераспределение поля, что приводит к изменению сигнала на входе приемника. Эти изменения фиксируется схемой обработки и в соответствии с заданными настройками вырабатывается сигнал тревоги в виде размыкания сухих контактов реле или по интерфейсу «RS-485».

Интеграция с различными системами:

"Интеллект" (ITV);
"ESM", ПСЦ Электронника;
"VideoNet", Skyros

«ТРЕЗОР-Р» обнаруживает нарушителя, пересекающего зону обнаружения (в рост, согнувшись и ползком) при монтаже чувствительных кабелей в грунте или преодолевающего заграждение, на котором установлены чувствительные кабели.

Настройка, контроль работоспособности и диагностика изделия выполняется с помощью пульта управления или программного обеспечения «ТРЕЗОР-Р Визард».
ВЫДЕЛИТЬ В РАМКУ

«ТРЕЗОР-Р» прошел испытания в ФКУ ГЦИТОиС ФСИН России.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

•      два канала с независимой настройкой и раздельным сигналом тревоги
     (для ТРЕЗОР-Р02);
•      длина зоны обнаружения до 250 м (2 канала по 125 м для ТРЕЗОР-Р02),    ширина от 2 до 5 м, высота до 1 м над уровнем земли (при укладке обоих    кабелей в грунт, в зависимости от расстояния между ними);
•      «сухие» контакты, интерфейс RS-485;
•      вероятность обнаружения не менее 0,95;
•      наработка на ложную тревогу не менее 1000 ч.;
•      диапазон рабочих температур от минус 50°С до плюс 50°С;
•      напряжение питания от 10 до 30В постоянного тока;
•      потребляемый ток не более 100мА (для ТРЕЗОР-Р01), 150мА
     (для ТРЕЗОР-Р02) во всем диапазоне питающего напряжения.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• полноценная интеграция с системами верхнего уровня благодаря открытому протоколу обмена данными (интерфейс RS-485);
• возможность настройки при помощи подключаемого ПУ или СПО «ТРЕЗОР-Р Визард»;
• создание скрытых рубежей охраны периметра (прокладка кабелей в грунте);
• охрана периметра объекта без заграждения;
• защита от подкопа под заграждение;
• установка на пересеченной местности (перепады высот);
• допускается наличие растительности (трава, кусты, отдельные деревья) и высокого снега в зоне обнаружения;
• не реагирует на птиц и мелких животных массой до 20 кг

Рисунок 6 – СПО «ТРЕЗОР-Р Визард»

КЧ над канавой		КЧ в грунте в лесу		КЧ в горах
		ПРД ТРЕЗОР-Р		ПРМ ТРЕЗОР-Р
