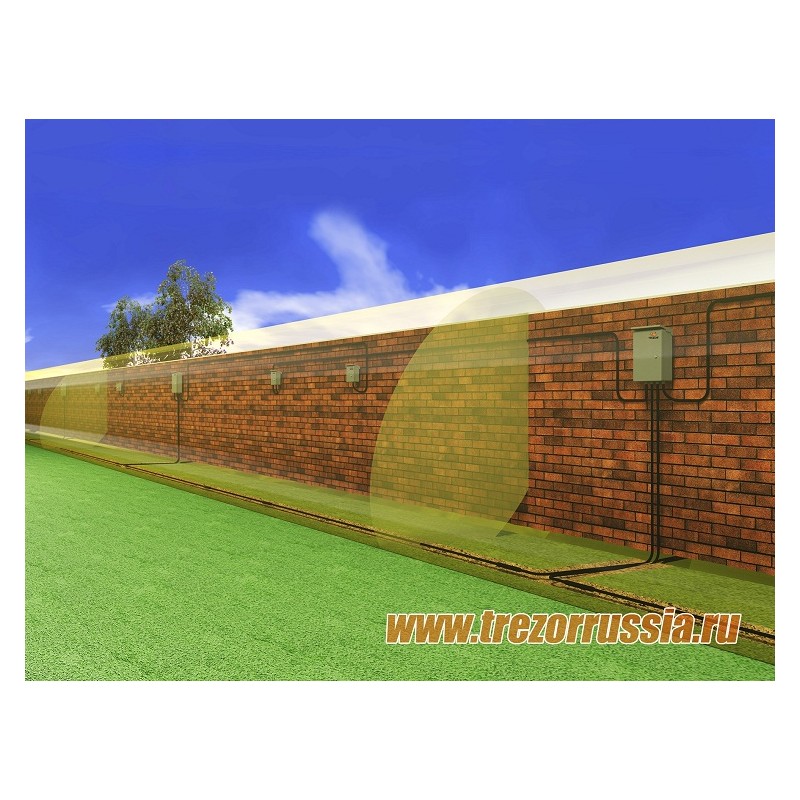

Радиоволновое средство обнаружения «ТРЕЗОР-Р» предназначено для сигнализационного контроля открытых участков местности, а также периметра объекта, представляющего собой жесткое неметаллическое заграждение (деревянное, кирпичное и др.). Фиксирует нарушителя, преодолевающего заграждение путем его перелаза, разрушения или подкопа. Позволяет создавать невидимые рубежи охраны при отсутствии заграждения (прокладка чувствительного кабеля в грунте).

ВНИМАНИЕ! Наличие растительности (трава, кусты и деревья) или снега в зоне обнаружения и в непосредственной близости от нее НЕ ВЛИЯЕТ на работоспособность «ТРЕЗОР-Р».

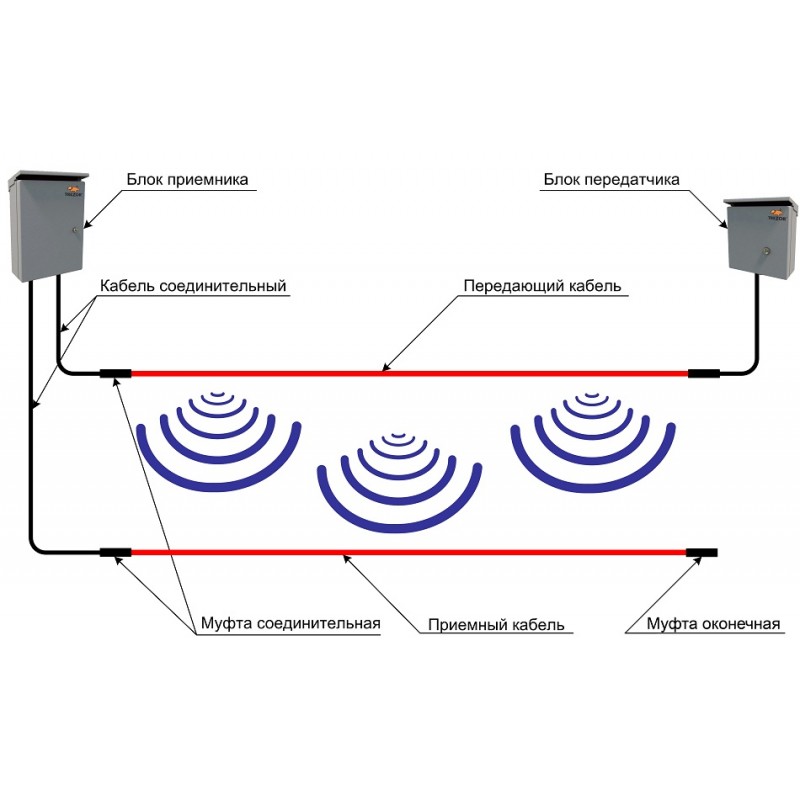

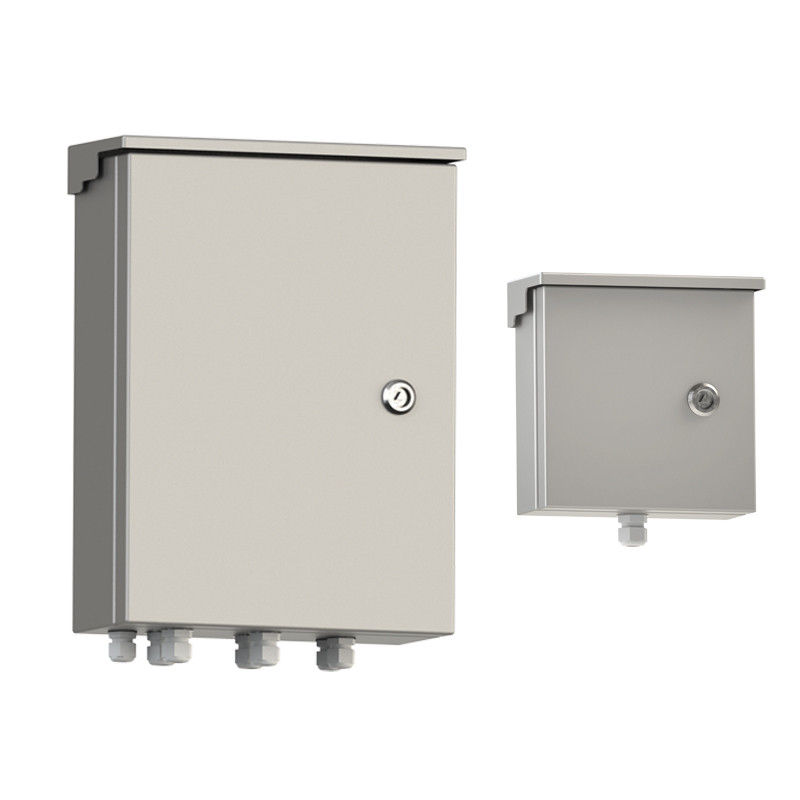

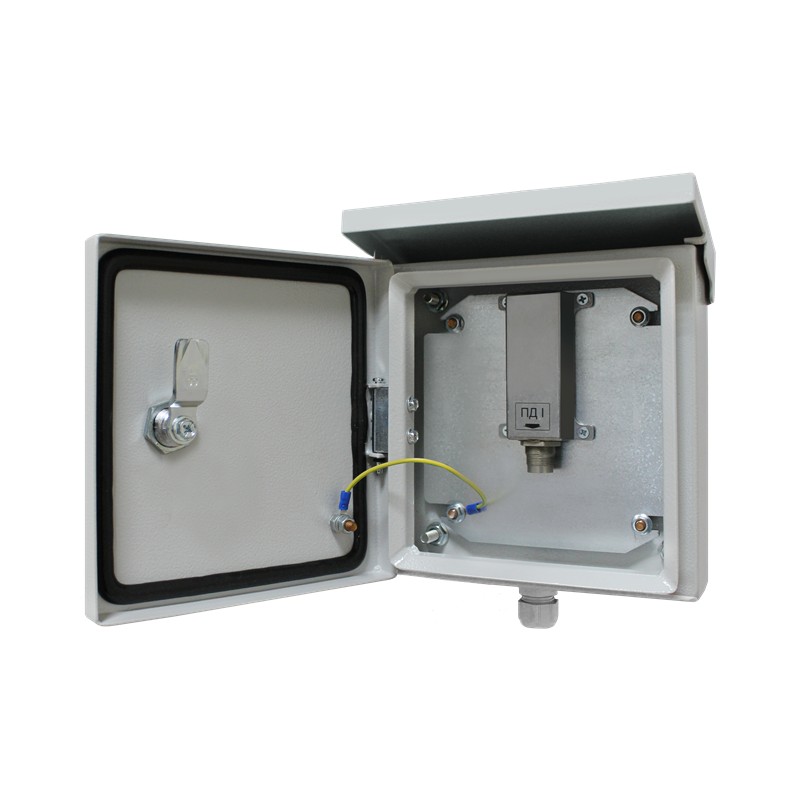

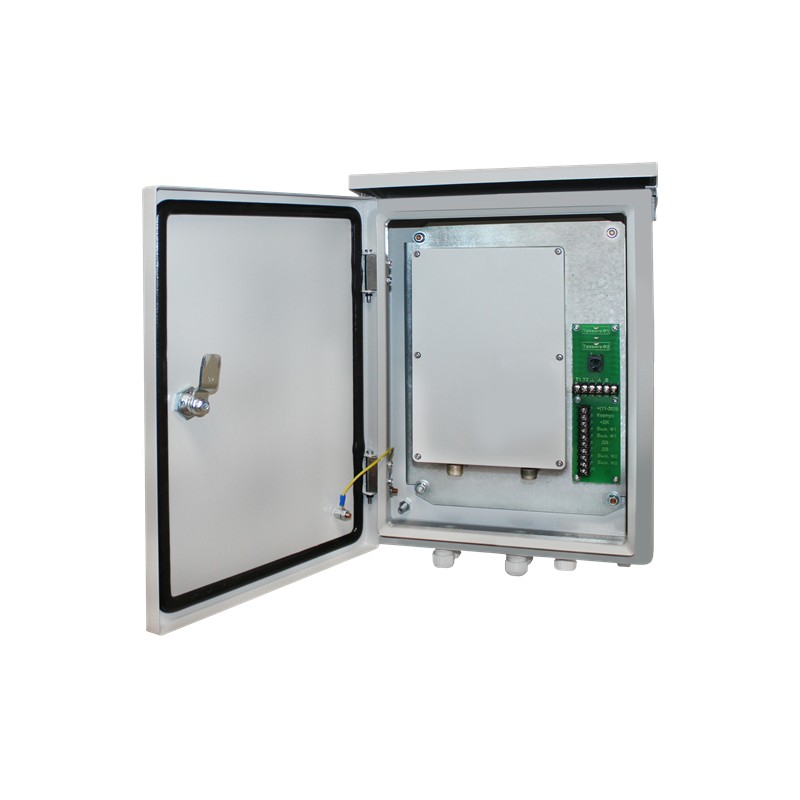

Зона обнаружения формируется двумя чувствительными кабелями (КЧ), которые выступают в качестве антенн (передающей и приемной). КЧ прокладывается в грунте или монтируется на заграждении. Передатчик, расположенный в блоке ПРД, вырабатывает высокочастотный сигнал, который излучается передающим кабелем, создавая вокруг распределение электромагнитного поля. С помощью приемного кабеля этот сигнал поступает в приемник, расположенный в блоке ПРМ. При пересечении нарушителем зоны обнаружения происходит перераспределение поля, что приводит к изменению сигнала на входе приемника. Эти изменения фиксируется схемой обработки и в соответствии с заданными настройками вырабатывается сигнал тревоги.

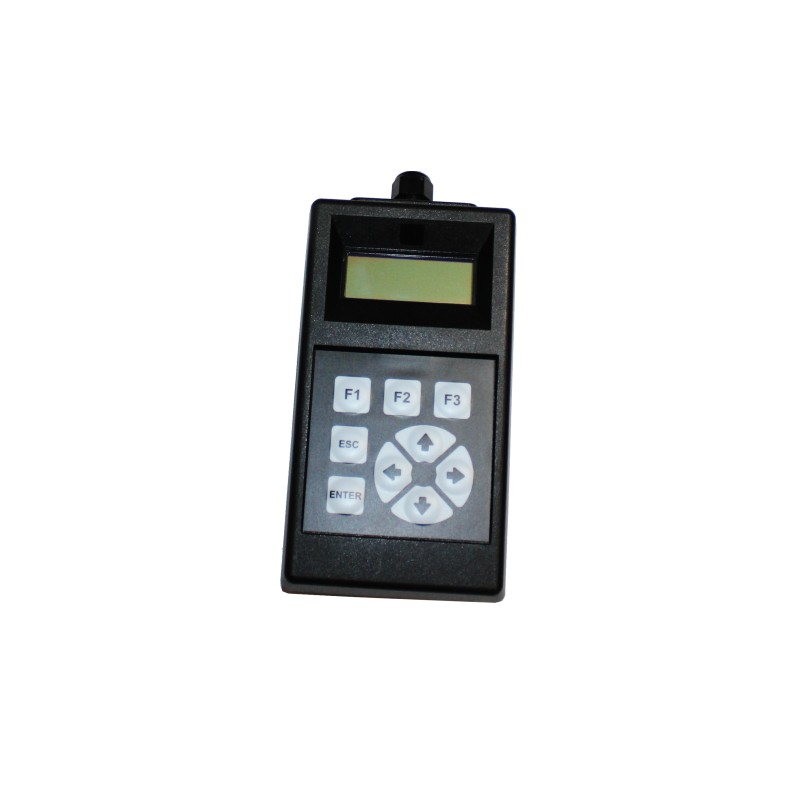

Настройка, контроль работоспособности и диагностика изделия осуществляются с помощью пульта управления (ПУ) или специализированного программного обеспечения (СПО) "ТРЕЗОР-Р Визард"

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

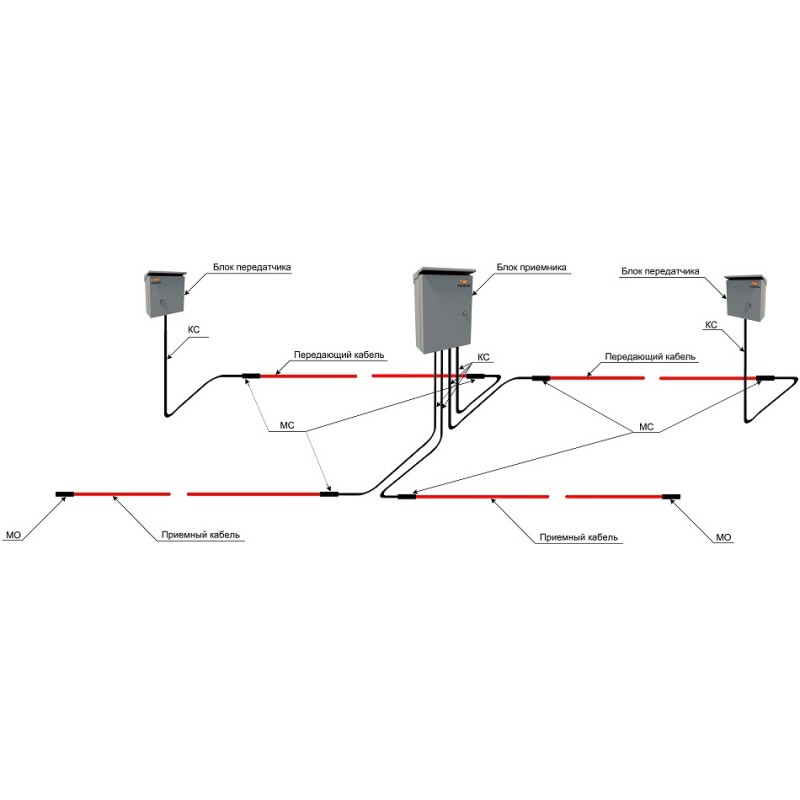

два канала с независимой настройкой и раздельным сигналом тревоги (для ТРЕЗОР-Р02);

длина зоны обнаружения до 250 м (2 канала по 125 м для ТРЕЗОР-Р02), ширина от 2 до 5 м, высота до 1 м над уровнем земли (при укладке обоих кабелей в грунт, в зависимости от расстояния между ними);

«сухие» контакты, интерфейс RS-485;

вероятность обнаружения не менее 0,95;

наработка на ложную тревогу не менее 1000 ч.;

диапазон рабочих температур от минус 50°С до плюс 50°С;

напряжение питания от 10 до 30В постоянного тока;

потребляемый ток не более 100мА (для ТРЕЗОР-Р01), 150мА (для ТРЕЗОР-Р02) во всем диапазоне питающего напряжения.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

полноценная интеграция с системами верхнего уровня благодаря открытому протоколу обмена данными (интерфейс RS-485);

возможность настройки при помощи подключаемого ПУ или СПО «ТРЕЗОР-Р Визард»;

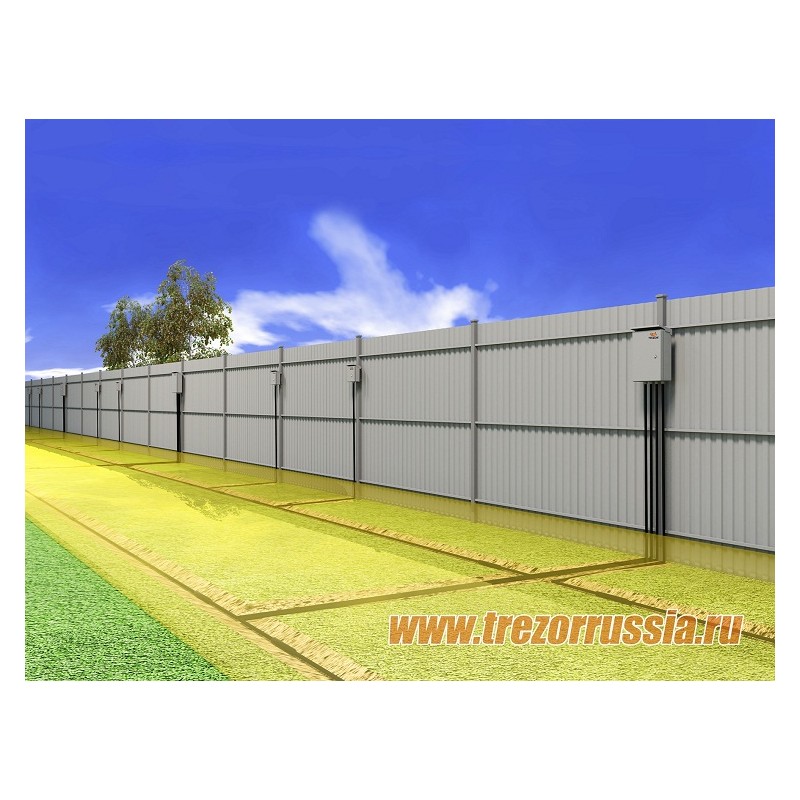

создание скрытых рубежей охраны периметра (прокладка кабелей в грунте);

охрана периметра объекта без заграждения;

защита от подкопа под заграждение;

установка на пересеченной местности (перепады высот);

допускается наличие растительности (трава, кусты, отдельные деревья) и высокого снега в зоне обнаружения;

не реагирует на птиц и мелких животных массой до 20 кг
