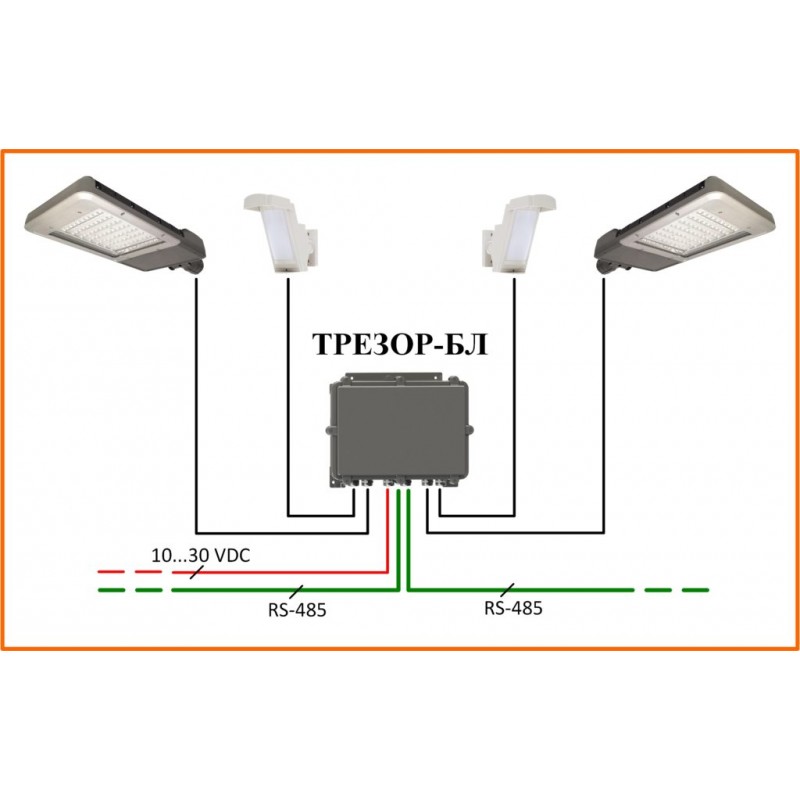

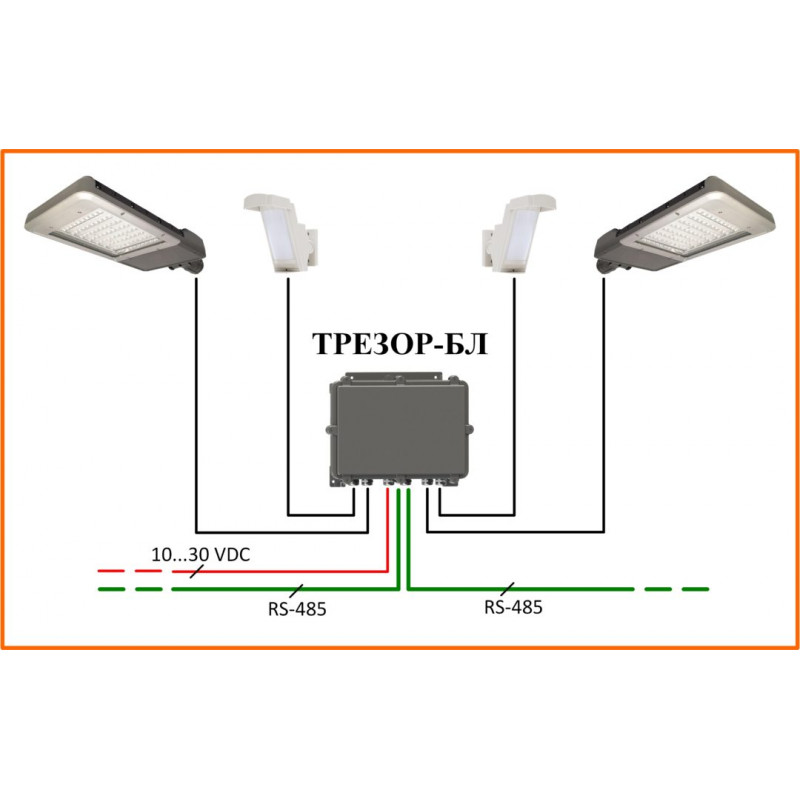

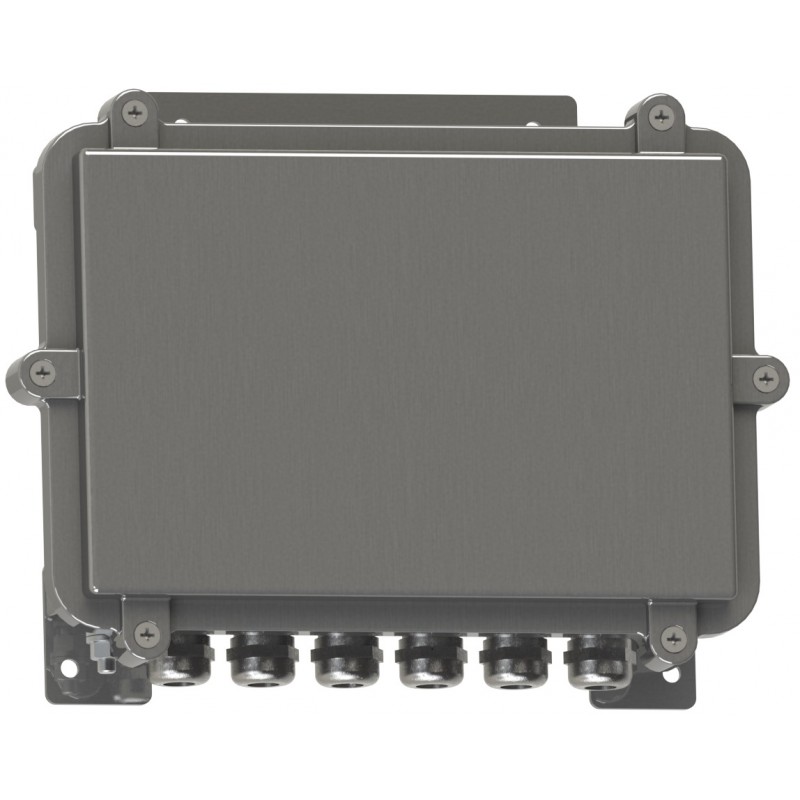

«ТРЕЗОР-БЛ» является приёмно-контрольным прибором и предназначен для приема сигналов от охранных и других извещателей, управления исполнительными устройствами и охранным освещением, а также формирования тревожного извещения, с его последующей передачей в систему сбора и обработки информации.

Блок электронный может содержать от одной до четырех независимых плат модульных, с помощью которых возможно менять конфигурацию прибора. Блок электронный поддерживает платы модульные двух видов: плата входа и плата выхода.

С помощью платы входа изделие позволяет контролировать состояние шлейфа охранной или тревожной сигнализации. Для индикации состояния шлейфа сигнализации на плате входа установлены красный и желтый светодиоды. Плата входа имеет элементы защиты от наводимых электромагнитных помех.

С помощью платы выхода изделие позволяет управлять исполнительными устройствами и охранным освещением. Управление осуществляется с помощью реле, которое переключает контакты «NO», «С» и «NC». Для контроля текущего состояния выходов реле установлен красный светодиод.

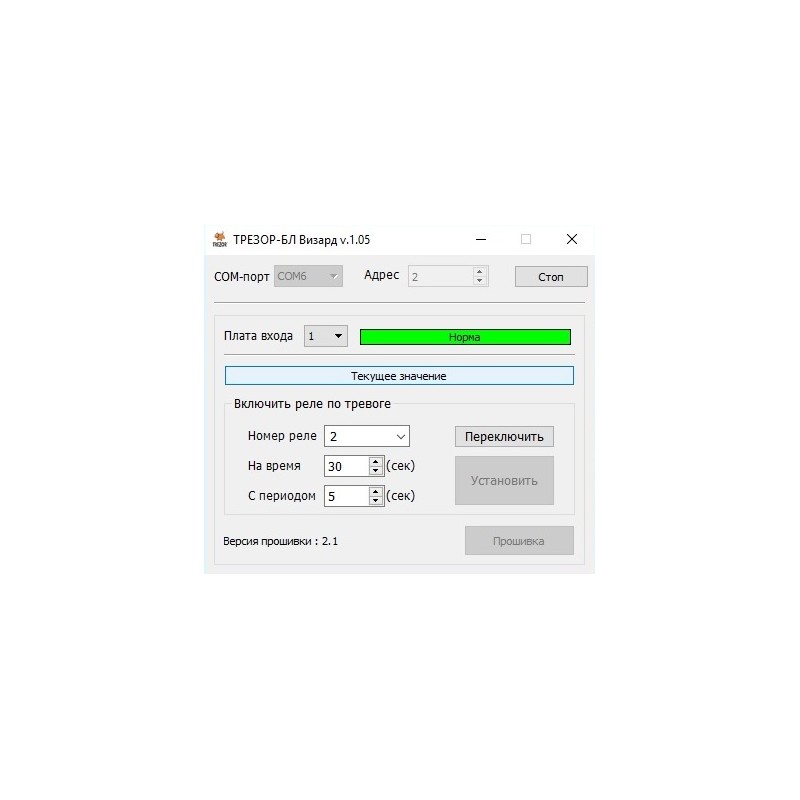

Необходимое число подключаемых шлейфов сигнализации и исполнительных устройств обеспечивается путем установки плат модульных в блок электронный с последующей настройкой изделия при помощи специализированного программного обеспечения «ТРЕЗОР-БЛ Визард».

БЭ имеет встроенный источник питания с выходами 24В (максимальный выходной ток 50 мА) и 12В (максимальный выходной ток 100 мА) для питания извещателей и других

до 4 плат входа и выхода (250 VАС, 3 А);

линия интерфейса RS-485;

выходы для питания сторонних извещателей 12В (100мА) и 24В (50мА);

диапазон рабочих температур от минус 60°С до плюс 60°С;

напряжение питания от 10 до 30В постоянного тока;

потребляемый ток не более 60мА, 24В (без учета плат входа и выхода).

Отличительные особенности:

полноценная интеграция с системами верхнего уровня благодаря открытому протоколу обмена данными (интерфейс RS-485);

настройка при помощи программного обеспечения «ТРЕЗОР-БЛ Визард»;

встроенный источник питания для подключения сторонних извещателей;

индикация состояния шлейфа охранного;

индикация состояния режима работы выходного реле.

Комплектуется платами входа и выхода до 4 шт.
