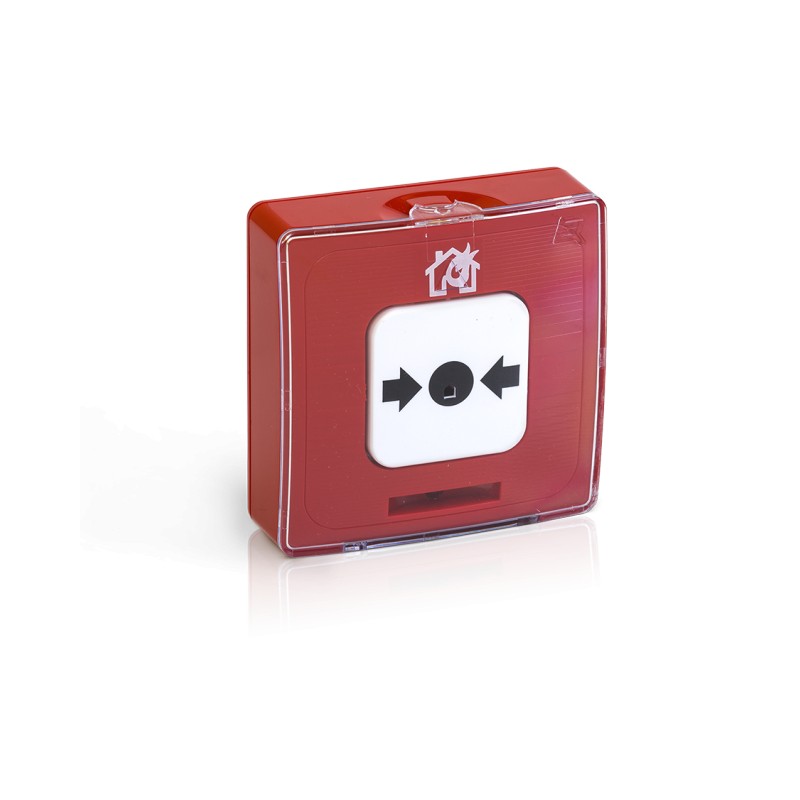

Извещатель пожарный ручной адресный ИПР 513- 11 прот.R3 состоит из основания, корпуса и защитной крышки. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.

Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя.

Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки.

Для информации о режимах работы адресного ручного извещателя и исправной работы предусмотрен красный светодиод, который в состоянии НОРМА промаргивает с частотой 1 раз в 3 – 5 секунд, а в режиме ПОЖАР частота промаргивания составляет 2 раза в 1 секунду.

Питание извещателя и передача сигнала «Пожар» осуществляются по АЛС.

Конструкция извещателя предусматривает возможность его пломбирования.

Извещатель ИПР 513-11 прот.R3 выпускается в корпусе красного цвета.

Питание от АЛС (24-36 В)

Усилие нажатия на кнопку, не менее 25 Н

Частота моргания светового индикатора в режиме «Пожар» 2 Гц

Габаритные размеры модуля, не более 88х86х45 мм

Масса, не более 100 г

Рабочий диапазон температур от минус 25 до плюс 55°С

Средний срок службы, не менее 10 лет
