Конструктивные особенности

Коробки распределительные «ДИВИЯ-КР-У» делятся на 2 вида - проходная и конечная, отличающиеся количеством кабельных вводов.

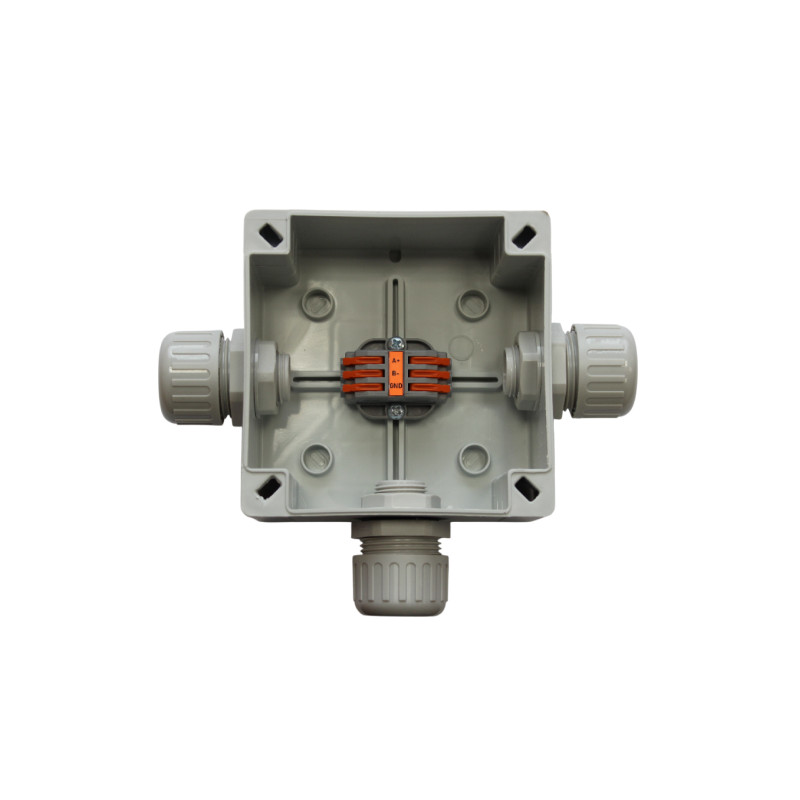

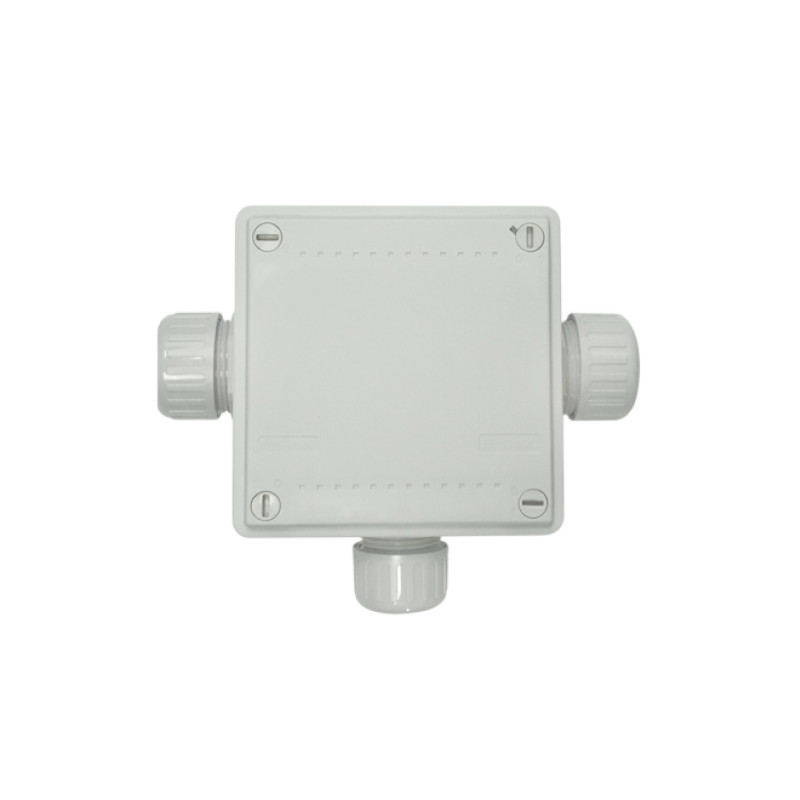

«ДИВИЯ-КР-У-П» (проходная) - предназначена для установки у светильников внутри зоны освещения. Коробка оборудована 3 вводами: 1 - вход кабеля линии «RS-485», 2 - вход кабеля «RS-485» светильника, 3 - выход кабеля линии «RS-485»;

«ДИВИЯ-КР-У-К» (конечная) - предназначена для установки у крайнего светильника в зоне освещения. Коробка оборудована 2 вводами: 1 - вход кабеля линии «RS-485», 2 - вход кабеля «RS-485» светильника.

Коробки снабжены кабельными вводами для гофротрубы диаметром 20 мм. Внутри коробок размещена клемма соединительная на 3 входа и 3 выхода, позволяющая подключать провода с сечением жил до 4 мм. кв.

Монтаж

Коробки распределительные «ДИВИЯ-КР-У» изготавливаются в двух модификациях: с комплектами для крепления на опору квадратного сечения или опору консольную ДИВИЯ-О-К посредством специальных кронштейнов и металлических хомутов; плоскую стену.

Технические характеристики

Габаритные размеры, мм:
       ДИВИЯ-КР-У-П (проходная): 145 x 176 x 62,5
       ДИВИЯ-КР-У-К (конечная): 114 x 176 x 62,5

Кабельные вводы: под гофрированную трубу диаметром 20 мм
Температура эксплуатации: -60...+60 °С
Температура монтажа: -30...+60°С
Герметизация: по нормам IP65
