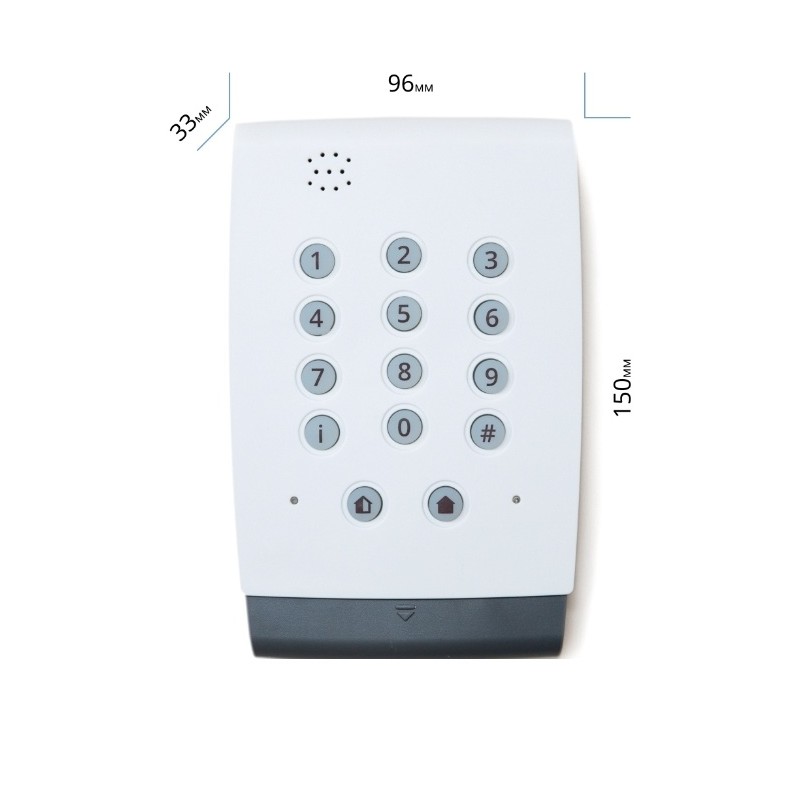

Беспроводная контрольная панель с клавиатурой на корпусе.

GSM-канал, две SIM-карты;

Встроенная GSM-антенна, есть возможность подключить выносную;

Встроенный Речевой Информатор (РИТА)

2 дискретных входа, каждый из которых может быть сконфигурирован, как открытый коллектор;

Встроенный беспроводной расширитель для подключения до 31-го беспроводного устройства

Адаптер питания 12 В/1 А;

Резервная АКБ, 3.7В.

Все необходимое для обновления прошивки и конфигурирования «Скиф GSM Air» скоро появится на странице Файлы для загрузки. Для подключения прибора к компьютеру потребуется кабель mini-USB.

Настройка прибора аналогична настройкам «Норд GSM».

Работа клавиатуры полностью соответствует клавиатуре К14-LED.

Клеммы «12V» и «GND»

Клеммы с маркировкой «12V» и «GND» предназначены для подключения основного питания. Плюсовой кабель адаптера питания необходимо подключить к клемме с маркировкой «12V», а минусовой кабель – к клемме с маркировкой «GND». В приборе предусмотрена защита от переполюсовки при подключении основного питания.

«1WR» и «LED»

Клемма с маркировкой «1WR» предназначена для подключения сигнального (DATA) кабеля ТМ-считывателя или проводного датчика температуры.

Назначение клемм с маркировкой «Z1» и «Z2» определяется при конфигурировании прибора: каждая из них может использоваться либо как дискретный вход, либо в качестве открытого коллектора.

Для того, чтобы клемма «Zx» использовалась как дискретный вход, зону, соответствующую номеру клеммы, необходимо включить в настройках прибора. Сигнальный кабель шлейфа должен быть подключен к клемме «Zx», а общий кабель шлейфа – к клемме «GND».

Для того, чтобы клемма «Zx» использовалась в качестве открытого коллектора, необходимо чтобы зона, соответствующая номеру клеммы, была выключена в настройках прибора. В этом случае открытый коллектор, номер которого соответствует номеру клеммы, будет доступен при конфигурировании действий автоматики. Плюсовой кабель нагрузки, питание которой будет включаться при замыкании открытого коллектора, должен быть подключен к клемме «12V».

Максимальный коммутируемый ток каждого открытого стока – 300 мА.

Беспроводные устройства

Перечень беспроводных устройств, которые можно подключить к «Скиф GSM Air», их конфигурирование и алгоритмы работы с ними, полностью совпадают с таковым для прибора «Скиф GSM».
